偏擺儀端面圓跳動的測量方法

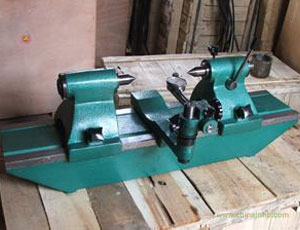

偏擺儀又稱新型偏擺檢查儀、偏擺檢測儀、偏擺測量?jī)x、擺差儀，偏擺儀主要用于檢測軸類、盤類另件的徑向、圓跳動和端面圓跳動。本公司生產的偏擺儀具有設計新穎，美觀大方，精度高，易操作等優點，使用本儀器可大大提高工作效率和測量精度。偏擺儀采用HT250-HT350高強度鑄鐵制造。
偏擺儀是精密的檢測儀器，操作者必須熟練掌握儀器的操作技能，精心地維護保養，并指定專人使用。偏擺儀必須始終保持設備完好，設備安裝應平衡可靠，導軌面要光滑，無磕碰傷痕。工件檢測前應先用檢驗棒和百分表對偏擺儀進行精度校驗，在確保合格后，方可使用。
偏擺檢查儀測量端面圓跳動：
a.測量器具：
l、偏擺檢查儀
2、百分表或千分表
3、杠桿百分表
b.測量步驟：
端面圓跳動的測量：
⑴將杠桿百分表夾持在偏擺檢查儀的表架上，緩慢移動表架，使杠桿百分表的測量頭與被測端面接觸，并予壓0.4mm測桿的正確位置。
⑵轉動工件一周，記下百分表讀數的最大值和最小值，該最大值與最小值之差，即為直徑處的端面跳動誤差。
⑶在被測端面上均勻分布的三個直徑處測量，取其三個中的最大值為該零件端面圓跳動誤差。
