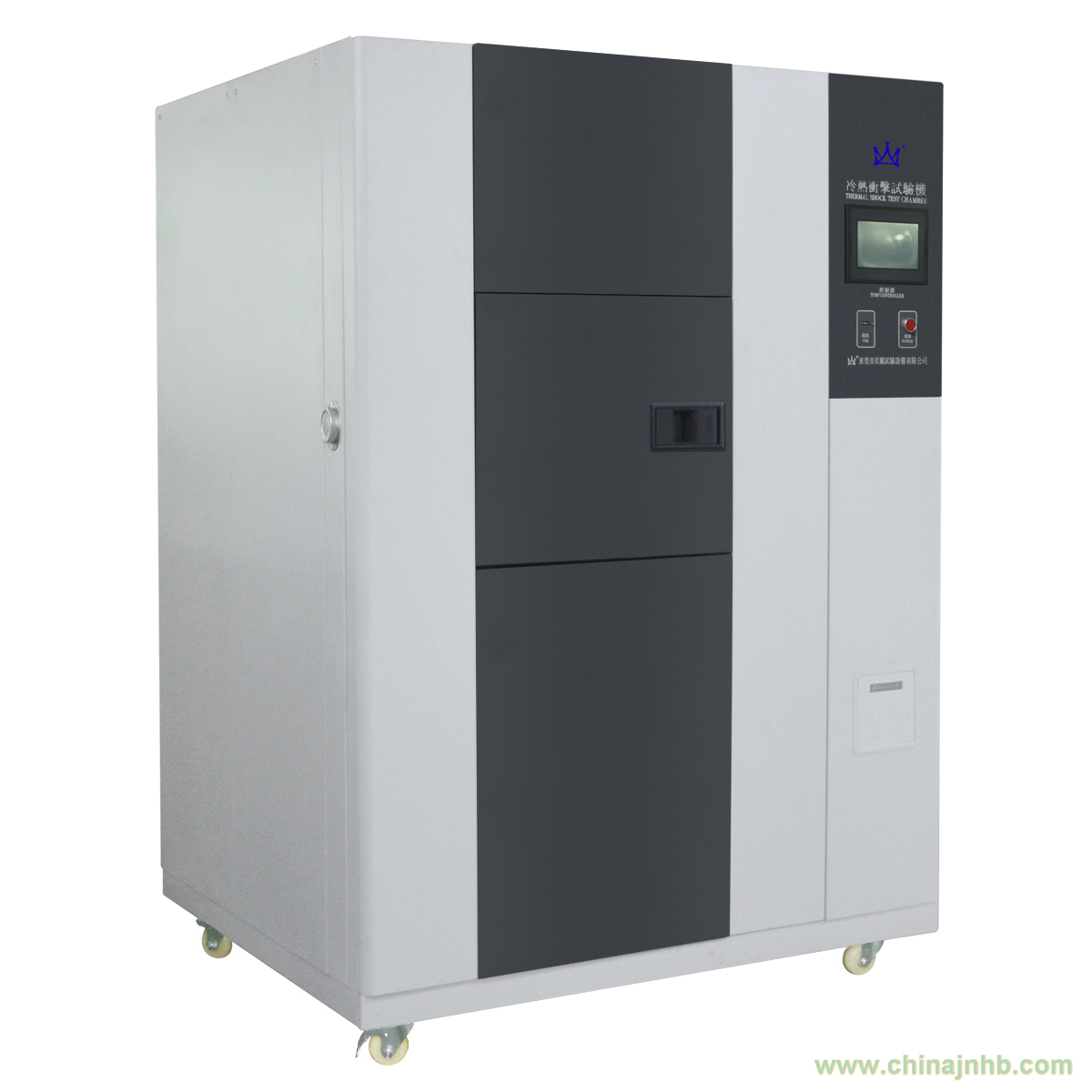

冷熱沖擊試驗箱
1.結構特點:

  1. 產品外形美觀、結構合理、工藝先進、選材考究。

  2. 設備分為高溫室、低溫室、測試室三部分,采獨特之斷熱結構及蓄熱蓄冷效果，試驗 時  待測物完全靜止，應用冷熱風路切換方式將冷、熱溫度導入測試區實現冷熱沖擊測試目的。

  3. 采用觸控式液晶（LCD）顯示人機介面專用控制器，最先進的計測裝置, 操作簡單, 學習容易, 穩定可靠,中，英文顯示完整的系統操作狀況、執行及設定程序曲線。

  4. 具96個試驗規范獨立設定,沖擊時間999小時59最大分鐘, 循環周期1~999次可設定, 可實現制冷機自動運轉，最大程度上實現自動化，減輕操作人員工作量，可在任意時間自動啟動﹑停止工作運行。
 5. 箱體左側具有50mm之測試孔1個，可供外加電源負載配線測試部件。

  6. 可獨立設定高溫、低溫及冷熱沖擊三種不同條件之功能，并于執行冷熱沖擊條件時,可選擇二槽式或三槽式及冷沖、熱沖進行沖擊之功能，具備高低溫試驗機的功能。具備全自動，高精密系統回路、任一機件動作，完全有P.L.C鎖定處理，全部采用P.I.D自動演算控制,溫度控制精度高。

  7. 獨特的空氣流通循環設計，使室內溫度均勻，避免任何死角;完備的安全保護裝置，避免了任何可能發生安全隱患，保證設備的長期可靠性

  8. 可設定循環次數及除霜次數自動（手動） 除霜.

  9. 出風口于回風口感知器檢測控制，風門機構切換時間為10秒內完成，冷熱沖擊溫度恢復時間為5成。

  10. 周全的安全保護裝置，發生異常狀況時,熒幕上即刻自動顯示故障點及原因和提供排除 故障

的方法,并于發現輸入電力不穩定時,具有緊急停機裝置。

 11. 冷凍系統采用二元高效低溫回路系統設計，采用法國原裝進口壓縮機，并采用對臭氧系數

為零的綠色環保（HFC）制冷劑R507，R23.

12. 超強安全保護功能：電源過載保護、漏電保護、控制回路過載、短路保護、壓縮機保護、

接地保護、超溫保護、報警聲訊提示等。

13. 箱體內外部材質采用不銹鋼板（SUS#304）

14. 蓄能式冷熱沖擊試驗箱不需要使用液態氣體（LN2LCO2）輔助降溫，待測物完全靜止測試方

 式是當前電子部品測試用，研究用以及半導體生產線大量篩選用，可大量節省耗材測試費用。操作快捷、高信賴，是本公司經多年潛心傾力研究，開發高性能試驗機，提供您長期可靠的試驗工具。

2、性能特點：

（1）氣動式閥門方便開啟，保證氣密及斷熱保護；

（2）試驗槽完全靜止，可由測試孔外加負載配線；

3）蓄能方式可避免使用者職業傷害；（注：液態氣體所產生的廢氣，吸入肺部致使肺部氧氣量減少，而產生工作倦怠，注意力不集中等）

（4）采用觸控式彩色液晶顯示人機接口控制器，操作簡單，學習容易；

（5）溫度制御精度高，全部采用PID自動演算制御；

（6）可選擇始動位置，高溫或低溫開始循環；

（7）具有預約起動功能；

（8）可設定循環次數及自動除霜；

（9）運動狀態顯示；

（10）有異?；蛘吖收巷@示及排除方法說明；

符合標準：GB/T2423.1.2 GB10592-89 GJB150等

3、控制方式與特色︰利用低溫及高溫蓄冷熱儲存槽，依動作需要打開DAPER，達到快速沖擊效果；平衡調溫控制系統(BTC)，以P.I.D.方式控制SSR，使系統之加熱量等于熱損耗量，故能長期穩定使用。

4、主要性能參數冷式水溫在25℃，空載時

5.1 試驗槽溫度范圍：-40℃～+150℃

5.2 低溫槽溫度范圍：-55℃～-10℃

5.3 高溫槽溫度設定范圍: +60℃～+200℃

5.4 高溫槽升溫速度: 平均約5℃/MIN

5.5 低溫槽降溫速度: 平均約1.5℃/MIN

5.6 溫度波動度: ±0.5℃

5.7 溫度偏差:   ±2.0℃

5.8 溫度恢復時間: ≤5分鐘

5.9 高低溫暴露時間: 30MIN以上

5.10 內箱材質:鏡面不銹鋼板(SUS #304  1.0mm厚)

5.11 外箱材質: 不銹鋼板(SUS #304  1.0mm厚)

5.12 試樣擱架承載能力: 30KG

5.13 樣品重量: ≤10KG

5.14 保溫材質:(1) 高溫槽: 24k玻璃棉

              (2) 低溫槽: 聚胺脂硬質發泡+玻璃棉

5.15 加熱器: 鰭片式散熱管鎳鉻合金U型高效加熱器，自動演算高精確度PID+SSR控制（演算周期：1～4S可設），使其熱損耗量與加熱量相當，故比傳統ON/OFF控制省電約30%

5.16 送風循環系統: 臺制馬達2臺，附不銹鋼加長軸心；多翼式扇葉(SIROCCO FAN)；臺制離心排風機一臺。

5.17 箱門: 單片門，左開，平面把手；后鈕：SUS #304

5.18 溫度沖擊執行機構: 采用日本SMC全套原裝進口氣動組件
