1概述：

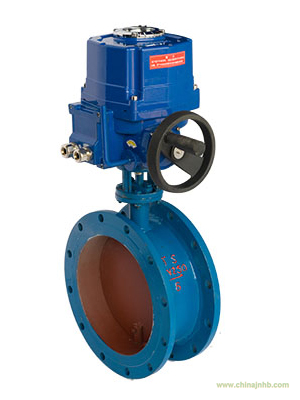

電動通風蝶閥
電動通風蝶閥主要用于冶金、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷裝置
2產品特點：
1、采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、
流通量大，避免高溫膨脹的影響，操作輕便2、使用壽命長,可以多工位安裝，不受介質流向影響
3用途：
本蝶閥是一種非密閉型蝶閥，廣泛適用于建材、冶金、礦山、電力等生產過程種介質溫度≤300℃公稱壓力為0.1Mpa的管道上，用以連通、啟閉或調節介質量。
4工作原理：
用途及特點
本 蝶閥 采用與閥體相同材料加工成密封圈，采用電或氣動傳動。其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa,一般適用于工業、冶金、環保等管道作通風調節介質流量之用。其主要特點為：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
采用標準
設計標準:GB/T12238-2008 JB/T8692-1998
法蘭連接尺寸:GB/T9115.1-2000
結構長度 h:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
執行機構
采用新型系列GT型電動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
技術參數
公稱通徑
|
DN（mm）
|
50～2000
|
|
|
公稱壓力
|
PN（MPa）
|
0.05
|
0.25
|
0.6
|
試驗壓力
|
強度試驗
|
0.075
|
0.375
|
0.9
|
密封試驗
|
≤1.5%泄漏量
|
|
|
|
適用介質
|
煤氣、含塵氣體、煙道氣等。
|
|
|
|
適用溫度
|
氣傳動、電傳動。
|
|
|
|
用途特點
電動通風蝶閥是一種非密閉型蝶閥，適用于建材、冶金、礦山、電力等生產過程種介質溫度≤300℃公稱壓力為0.1Mpa的管道上，用以連通、啟閉或調節介質量。電動通風蝶閥主要用于金、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷裝置。電動通風蝶閥采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，
55大特點
1、電動通風蝶閥采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，避免高溫膨脹的影響，操作輕便.
2、內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響。
3、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
4、電動通風蝶閥操力矩小，操作方便，省力靈巧。
5、電動通風蝶閥采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
