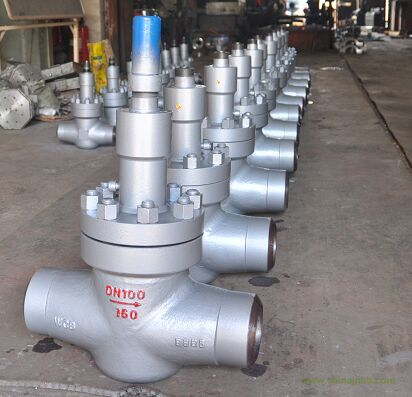

JT66Y-250C平衡式截止調節閥/高壓平衡式調節閥參考API及有關標準優化設計而成，結構新穎，閥瓣有數個孔和上腔相通，達到上下壓力自平衡。采用復合填料，密封可靠，磨擦力小。密封采用活閥座結構。堆焊硬質合金。
閥門可安裝在水平或垂直的管道上。
JT66Y-250C平衡式截止調節閥/高壓平衡式調節閥 結構特點
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
公稱壓力（MPa）
|
16
|
20
|
25
|
35
|
|
殼體試驗壓力（MPa）
|
24
|
30
|
37.5
|
52.5
|
|
密封試驗壓力（MPa）
|
17.6
|
22
|
27.5
|
38.5
|
|
適用介質
|
水、油品、天然氣等
|
|
適用溫度
|
零下29℃~120℃
|
|
|
|
|
|
|
油田專用閥制造：GB12235-1994
油田專用閥結構長度：GB/T15188.1-1994
油田專用閥試驗：GB/T13927-1992
JT66Y-250C平衡式截止調節閥/高壓平衡式調節閥 產品尺寸
|
公稱壓力
|
公稱通徑
|
尺寸
|
|
（MPa）
|
（MPa）
|
D
|
G
|
C
|
L
|
H
|
W
|
|
16
|
25
|
22
|
27
|
49
|
254
|
243
|
220
|
|
20
|
32
|
28
|
33
|
60
|
279
|
299
|
300
|
|
|
40
|
35
|
40
|
70
|
305
|
332
|
300
|
|
|
50
|
47
|
52
|
85
|
279
|
367
|
320
|
|
|
65
|
57
|
63
|
103
|
330
|
383
|
320
|
|
|
80
|
73
|
79
|
116
|
470
|
376
|
320
|
|
|
100
|
98
|
104
|
142
|
546
|
472
|
350
|
|
|
150
|
146
|
152
|
201
|
610
|
627
|
450
|
|
|
200
|
190
|
196
|
258
|
737
|
760
|
550
|
|
25
|
25
|
22
|
27
|
49
|
254
|
243
|
220
|
|
35
|
32
|
28
|
33
|
60
|
279
|
299
|
300
|
|
|
40
|
35
|
40
|
70
|
305
|
332
|
300
|
|
|
50
|
47
|
52
|
85
|
279
|
367
|
320
|
|
|
65
|
57
|
63
|
103
|
330
|
383
|
320
|
|
|
80
|
70
|
76
|
116
|
470
|
376
|
320
|
|
|
100
|
92
|
98
|
156
|
546
|
472
|
350
|
|
|
150
|
136
|
142
|
220
|
705
|
627
|
450
|
|
|
200
|
174
|
180
|
270
|
832
|
760
|
550
|
JT66Y-250C平衡式截止調節閥/高壓平衡式調節閥 材料組成
|
零件名稱
|
閥體 閥蓋
|
閥瓣 閥桿 缸套
|
填料
|
雙頭螺栓
|
O型密封圈
|
|
材料
|
碳素鑄鋼
|
不銹鋼
|
四氟 橡膠
|
35CrMoA
|
丁睛橡膠
|
訂貨須知:
① JT66Y-250C平衡式截止調節閥/高壓平衡式調節閥 產品型號
②JT66Y-250C平衡式截止調節閥/高壓平衡式調節閥 公稱壓力
③JT66Y-250C平衡式截止調節閥/高壓平衡式調節閥 公稱通徑
④JT66Y-250C平衡式截止調節閥/高壓平衡式調節閥 連接標準
⑤JT66Y-250C平衡式截止調節閥/高壓平衡式調節閥 閥體材質
⑥JT66Y-250C平衡式截止調節閥/高壓平衡式調節閥 工作介質
⑦JT66Y-250C平衡式截止調節閥/高壓平衡式調節閥 介質溫度
