型 號
|
代 碼
|
說 明
|
SWP-B
|
□
|
□□
|
-□
|
□
|
-□□
|
-□
|
□
|
-□
|
□
|

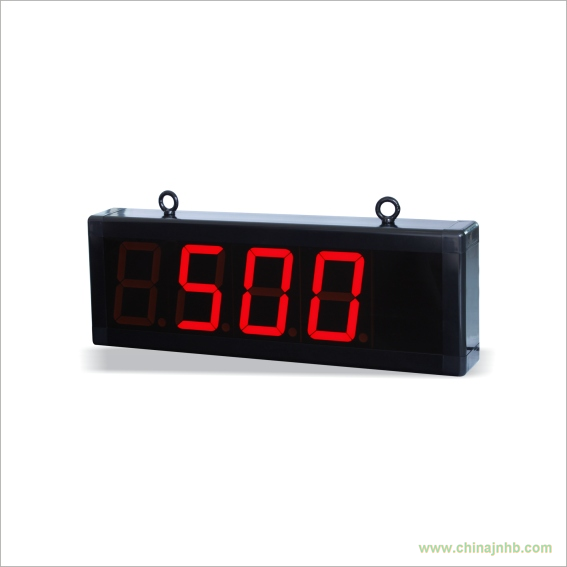

系列壁掛式大屏幕顯示控制儀
|
外形尺寸
|
80
80A
40
|
|
|
|
|
|
|
|
|
1070x290mm(8英寸數碼管)
680x290x76mm
580x200x75mm
|
控制作用
|
1
3
4
|
|
|
|
|
|
|
|
測量顯示
三位式控制
四限控制或四限報警輸出
|
通訊方式
|
□
|
|
|
|
|
|
|
參見 “通訊方式”
|
輸出方式
|
□
|
|
|
|
|
|
參見 “變送輸出方式”
|
輸入類型
|
□□
|
|
|
|
|
參見 “輸入類型”
|
第一報警方式
|
N
H
L
|
|
|
|
無報警（可省略）
上限控制/報警（四限控制/報警2H）
下限控制/報警(四限控制/報警2L)
|
第二報警方式
|
N
H
L
|
|
|
無報警（可省略）
上限控制/報警（四限控制/報警2H）
下限控制/報警(四限控制/報警2L)
|
饋電輸出
|
P
|
|
DC24V饋電輸出
|
供電方式
|
T
|
AC220V供電(可省略)
AC85-260V供電（開關電源）
|
★ 注1：四限控制或四限報警輸出為四個繼電器控制輸出,用戶可自行修改內部參數以設定要的控制或報警方式.(四限控制/報警僅T.C80、S80和C90系列提供，2H代表兩個上限控制/報警，2L代表兩個限控制/報警)
★通訊方式：
代 碼
|
0
|
2
|
3
|
4
|
8
|
9
|
通訊方式
|
無通訊
|
RS-232
|
打印口
|
RS-422
|
RS-485
|
特殊規格
|
★通訊協議：出廠時采用SWP通訊協議。
用戶有訂購特殊的通訊協議請在訂貨時注明。
選用打印口的儀表，有部分儀表無法滿足打印功能，訂貨時選用功能上能夠滿足其要求的儀表代替。
★變送輸出方式：
選型代碼
|
0
|
2
|
3
|
4
|
5
|
8
|
輸出方式
|
無輸出
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
特殊規格
|
★ 輸入類型：
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
01
|
B
|
400~1800℃
|
09
|
Pt100.1
|
-199.9~320.0℃
|
17
|
30~350Ω
|
-1999~99999 d
|
02
|
S
|
0~1600℃
|
10
|
Cu50
|
-50.0~150.0℃
|
18
|
特殊規格
|
用戶待定
|
03
|
K
|
0~1300℃
|
11
|
Cu100
|
-50.0~150.0℃
|
19
|
4~20mA開方
|
-1999~99999 d
|
04
|
E
|
0~1000℃
|
12
|
4~20mA
|
-1999~99999 d
|
20
|
0~10mA開方
|
-1999~99999 d
|
05
|
T
|
|
13
|
0~10mA
|
-1999~99999 d
|
21
|
1~5V開方
|
-1999~99999 d
|
06
|
J
|
0~1200℃
|
14
|
1~5V
|
-1999~99999 d
|
22
|
0~5V開方
|
-1999~99999 d
|
07
|
WRe3~25
|
0~2300℃
|
15
|
0~5V
|
-1999~99999 d
|
|
|
|
08
|
Pt100
|
-200~650℃
|
16
|
0~20mA
|
-1999~99999 d
|
|
|
