1.產品簡介：

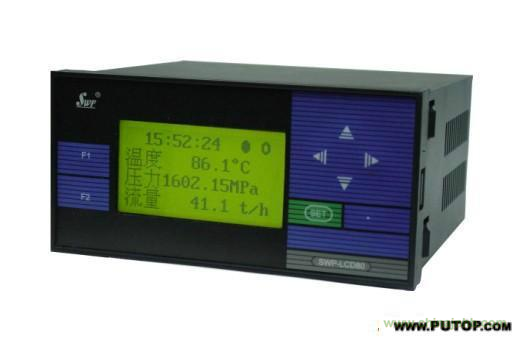

SWP-LCD-NLT（智能）天然氣流量顯示積算控制儀適用于在線測量天然氣的流量，將管道中的天然氣流量經補償、計算自動換算為工業標準狀態下的天然氣體積流量和積算量。
2.產品參數:
技術參數
規 格
|
說 明
|
輸入
信號
|
模擬量輸入
|
熱電偶：標準熱電偶——K、E、B、S、J、T、We等
|
電阻：標準熱電阻——Pt100、Pt100.1、Cu50、Cu100 遠傳壓力電阻等
|
電流：0-10mA、4-20mA、0-20mA等——輸入阻抗≤250Ω
|
電壓：0-5V、1-5V、mV等——輸入阻抗≥250KΩ
|
脈沖量
|
波形：矩形或正弦波
|
幅度：大于5V
|
頻率：0-10kHz（或根據用戶要求）
|
輸出
信號
|
模擬量輸出
|
DC 0-10mA（負載電阻≤750Ω） DC 4-20mA（負載電阻≤500Ω）
DC 0-5V（負載電阻≥250KΩ） DC 1-5V（負載電阻≥250KΩ）
|
開關量輸出
|
繼電器輸出——帶回差，觸點：AC 220V/3A DC 24V/6A（阻性負載）
|
通訊輸出
|
接口方式——標準串行雙向通訊接口 RS-485 RS-232 RS-422等
波特率——300bps-19.2kbps 儀表內部自由設定
|
饋電輸出
|
DC 24V 負載≤30mA
|
測量精度
|
測量顯示精度：±0.2%FS±1字或0.5%FS±1字
|
頻率轉換精度
|
±1脈沖（LMS） 一般優于0.2%
|
測量范圍
|
-1999——99999字
|
分辨率
|
±1字
|
顯示方式
|
帶背光大屏幕LCD圖形顯示器
|
控制/報警
|
帶回差上限、下限輸出（用戶可自由設定）
|
參數設定
|
·中文菜單提示 ·面板輕觸式按鍵設定
·參數設定值斷電后永久保存 ·參數設定值密碼鎖定
|
保護方式
|
斷電后累積值保持時間大于五年
電源欠壓自動復位 工作異常自動復位（Watch Dog）
|
環境溫度
|
0-50℃
|
相對濕度
|
≤85RH 避免強腐蝕氣體
|
供電電壓
|
常規型 AC220V+10-15%（50Hz±2Hz）
特殊型 AC85-260V——開關電源 DC24V ±2V——開關電源
|
功耗
|
·≤6W（AC220V 電源供電）
·≤6W（AC85-260V 開關電源供電）
·≤6W（DC24V 電源供電）
|
型譜表
型 號
|
代 碼
|
說 明
|
SWP-LCD-N
|
□
|
□
|
□□
|
-□
|
□
|
-□
|
□
|
□
|
-□
|
□
|
□
|
-□
|
-□
|
-□
|
新一代大屏幕帶背光液晶顯示儀表
|
儀表功能
|
LT
|
|
|
|
|
|
|
|
|
|
|
|
|
|
天然氣流量積算儀表
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
|
|
|
|
|
160×80mm（橫） 80×160mm（豎）
|
控制作用
|
02
|
|
|
|
|
|
|
|
|
|
|
|
帶補償輸入
|
通訊方式
|
□
|
|
|
|
|
|
|
|
|
|
|
參見“通訊方式”
|
輸出方式
|
□
|
|
|
|
|
|
|
|
|
|
參見“變送輸出方式”
|
流量輸入類型
|
□
|
|
|
|
|
|
|
|
|
參見“輸入類型”
|
壓力輸入類型
|
□
|
|
|
|
|
|
|
|
參見“輸入類型”
|
溫度輸入類型
|
□
|
|
|
|
|
|
|
參見“輸入類型”
|
第一報警 方式
|
N
H
L
|
|
|
|
|
|
無控制（或報警，可省略）
上限控制（或報警）
下限控制（或報警）
|
第二報警 方式
|
N
H
L
|
|
|
|
|
無控制（或報警，可省略）
上限控制（或報警）
下限控制（或報警）
|
第三報警 方式
|
N
H
L
|
|
|
|
無控制（或報警，可省略）
上限控制（或報警）
下限控制（或報警）
|
饋電輸出
|
N
P
2P
|
|
|
無饋電輸出（可省略）
單路DC24V饋電輸出
雙路DC24V饋電輸出
|
供電方式
|
W
T
|
|
DC24V供電
AC85-260V（開關電源）
AC220V供電（線性電源，可省略）
|
外形特征
|
S
|
豎式顯示儀表
橫式顯示儀表（可省略）
|
★通訊方式
選型代碼
|
0
|
2
|
3
|
4
|
8
|
9
|
通訊方式
|
無通訊
|
RS-232
|
打印口
|
RS-422
|
RS-485
|
特殊規格
|
通訊協議：出廠時采用SWP通訊協議。
用戶有訂購特殊的通訊協議請?jiān)谟嗀洉r(shí)注明。
★變送輸出方式：
選型代碼
|
0
|
2
|
3
|
4
|
5
|
8
|
輸出方式
|
無輸出
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
特殊規格
|
★輸入類型：（出廠默認值）
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
說 明
|
A
|
4~20mA
|
-1999~99999 d
|
O
|
脈沖—集電極開路
|
0~5KHz
|
本表所列為最大量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍
|
B
|
0~10mA
|
-1999~99999 d
|
G
|
Pt100
|
-200~650℃
|
C
|
1~5V
|
-1999~99999 d
|
E
|
熱電偶E型
|
0~1000℃
|
D
|
0~5V
|
-1999~99999 d
|
K
|
熱電偶K型
|
0~1300℃
|
M
|
0~20mA
|
-1999~99999 d
|
R
|
用戶特定
|
-1999~99999 d
|
F
|
脈沖
|
0~5KHz
|
N
|
無補償輸入
|
|
