華雷工量具整體分析新型偏擺檢查儀

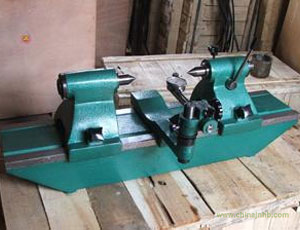

新型偏擺檢查儀測量軸類及盤套類零件的圓跳動長期以來一直使用偏擺儀,可隨著生產技術的飛速發展,原有類型的偏擺儀因其測量度較低,承重量小,操作不方便和適用范圍窄(僅可用于測圓跳動),已遠遠不能滿足當前生產的需要。新型偏擺檢查儀結構簡單,操作方便,頂尖座手壓柄可快速裝卸被測零 件,測量效率高。
新型偏擺檢查儀配有一對莫氏4#硬質頂尖,提高了偏擺儀的測量精度,增大了對被測零件的支撐重量,可測量高精度零件的徑向、端面和斜向圓跳動。表架設備精巧合理,上下、前后、左右調節平穩自如,操作方便,表架鋼性好,提高了檢測儀器的靈敏性。
新型偏擺檢查儀主要用于軸類、盤類零件的徑向、圓度及端面精度的檢測。
新型偏擺檢查儀主要技術參數:
1、徑向回轉精度:0.001mm
2、側導軌在全長上對兩頂尖邊線的平行度:0.005mm(A03型)、0.008mm(A05型)、0.02mm(A10型)
3、被測零件最大直徑250mm
4、被測零件最大長度300mm、500mm、1000mm
華雷工量具整體分析新型偏擺檢查儀:
一、用途:
新型偏擺檢查儀主要用于檢測軸類、盤類零件的徑向圓跳動和端面圓跳動。
二、特點:
1、配有一對莫氏4#硬質頂尖,提高了新型偏擺儀的測量精度,增大了對被測零件的支撐重量。可測量高精度零件的徑向、端面和斜向圓跳動,特別適用于磨加工產品。
2、指示表通過表架調整其儀置,表架設計精巧合理。上下、前后、左右調節平穩自如操作極為方便,表架鋼性好,提高了檢測儀器的靈敏度。
3、測量長度:300mm、500mm、1000mm
三、新型偏擺檢查儀的技術參數:
1、徑向回轉精度0.001mm
2、被測零件最大直徑250mm
3、測導軌全長上對兩頂尖連線的平行度0.005mm、0.007mm、0.002mm
4、被測零件最大長度300mm、500mm、1000mm
四、配用設備:指示表、百分表、扭簧表、千分表
