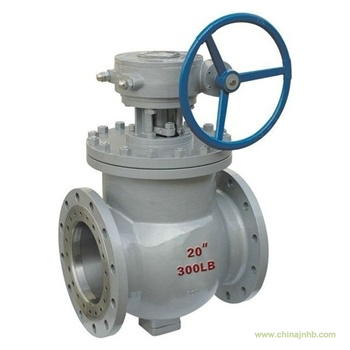

一、DYQ340F/H上裝式偏心半球閥產品概述
DYQ340F/H上裝式偏心半球閥設計上采用下閥桿固定半球結構，保證了閥門在苛刻工況下工作過程無故障。在全關閉或全開啟狀態下沒有所謂普通球閥的副腔，所以不會出現堵死現象。DYQ340F/H上裝式偏心半球閥主要特點：
1、壓力損失小：全開時水損為零，流道完全暢通，且介質不會沉積在閥體中腔內；
2、耐顆粒磨損：在關閉過程中，只在最后一刻球冠才靠向閥座，不形成摩擦，且閥座耐用耐磨的鎳合金制成，不易被沖刷磨損，因而適用于含纖維、微小固體顆粒、漿等；
3、適合高流速介質：直通流道，堅固的偏心固定一曲軸使之適合高流速且無振動、無噪音；
4、壽命長：無易損部件，由于偏心作用，閥門啟閉時密封面間無摩擦，則使用壽命長；
5、維修方便：閥門維修時不需從管路上拆下，只要打開閥蓋即可進行維修；
6、廣泛適用于水、污水、含微小固體顆粒、水、蒸汽、煤氣、天然氣、油品等。
二、DYQ340F/H上裝式偏心半球閥主要零部件材料表
|
閥體、閥蓋
|
WCB
|
ZG1Cr18NiTi
|
ZG0Cr18Ni12Mo2Ti
|
|
球體
|
ZG2Cr13/1Cr18Ni9Ti
|
ZG1Cr18Ni9Ti/表面特殊處理
|
ZG0Cr18Ni12Mo2Ti/表面特殊處理
|
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
閥座
|
PTFE/合金鋼
|
PTFE/1Cr18Ni9Ti
|
PTFE/0Cr18Ni12Mo2Ti
|
|
填料
|
PTFE/合金鋼
|
PTFE/1Cr18Ni9Ti
|
PTFE/0Cr18Ni12Mo2Ti
|
|
螺栓
|
35
|
0Cr18Ni9
|
0Cr18Ni9
|
|
螺母
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
三、、DYQ340F/H上裝式偏心半球閥主要結構圖
