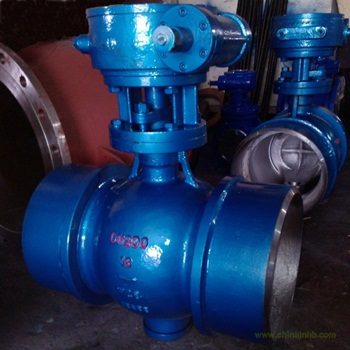

一、PQ360F/H/Y焊接偏心半球閥產品概述
PQ360F/H/Y焊接偏心半球閥是我廠根據部分用戶的特殊需求而研發的偏心半球閥的新品種，本產品采用側裝式結構，閥體材料有碳鋼、不銹鋼、鉻鉬鋼等，球體有電鍍硬鉻、淡化球、噴焊球等，其最大的特點就是采用對焊的連接方式。
PQ360F/H/Y焊接偏心半球閥工作原理如下：在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上，當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座，閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉，直至全開位置(閥桿提升到極限位置，球體旋轉到全開位置)。
關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉，繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°，快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°，手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
二、PQ360F/H/Y焊接偏心半球閥主要零部件材料表
序號
|
零件名稱
|
材料名稱
|
1
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
ZG15Cr1Mo1V
|
2
|
閥蓋
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
ZG15Cr1Mo1V
|
3
|
球體
|
WCB+硬鉻
|
1Cr18Ni9Ti
表面特殊處理
|
0Cr18Ni12Mo2Ti
表面特殊處理
|
25Cr2Mo1V
表面特殊處理
|
4
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
25Cr2Mo1V
|
5
|
閥座
|
Q235A+PTFE/堆焊
|
1Cr18Ni9Ti/PTFE
|
0Cr18Ni12Mo2Ti/PTFE
|
25Cr2Mo1V/PTFE
|
6
|
填料
|
柔性石墨
|
柔性石墨
|
柔性石墨
|
柔性石墨
|
7
|
螺栓
|
35CrmoA
|
0Cr18Ni9
|
0Cr18Ni9
|
15Cr1Mo1V
|
8
|
螺母
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
20CrMo
|
三、PQ360F/H/Y焊接偏心半球閥主要結構圖
