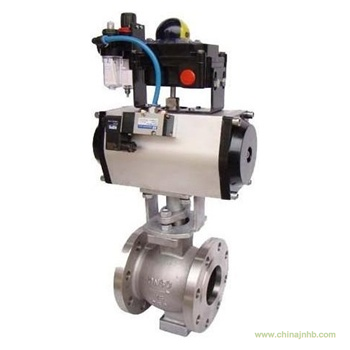

一、ZSHV氣動V型調節球閥產品概述
ZSHV氣動V型調節球閥由活塞式雙作用或單作用(彈簧復位式)氣動執行器和法蘭式V型球閥組成，它與電氣閥門定位器配套使用可實現比例調節，與電磁閥及控制箱配套使用可實現二位切斷控制，該氣動V型球閥以壓縮空氣為動力，通過活塞齒條、齒輪的機械傳動閥桿，以角行程輸出的扭矩轉動球體0~90°從而完成啟閉或調節動作，通過配套電氣閥門定位器輸入4-20mA電流信號改變閥芯的旋轉角度(0-90°任意角度)，實現調節控制流量等參數。
ZSHV氣動V型調節球閥閥芯設計成帶有特殊形狀的V型缺口，具有精確的流量特性和控制功能，主要適用于氣體、液體、固態顆粒狀等介質的控制，尤其是含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的工況場合的自動化控制系統。
二、ZSHV氣動V型調節球閥主要零件部件材料表
|
序號
|
零件名稱
|
材料名稱
|
|
1
|
閥體
|
WCB
|
LCB
|
WC9
|
CF8
|
CF8M
|
CF3M
|
|
2
|
V型球體
|
CF8
|
CF8
|
CF8
|
CF8
|
CF8M
|
CF3M
|
|
3
|
閥桿
|
2Cr13
|
2Cr13
|
2Cr13
|
304
|
316
|
316L
|
|
4
|
底座
|
WCB
|
LCB
|
WC9
|
CF8
|
CF8M
|
CF3M
|
|
5
|
下閥軸
|
2Cr13
|
2Cr13
|
2Cr13
|
304
|
316
|
316L
|
|
6
|
密封圈
|
增強聚四氟乙烯(PTFE)/對位聚苯(PPL)/鉻鎳系不銹鋼/硬質合金鋼
|
|
7
|
上閥軸
|
2Cr13
|
2Cr13
|
2Cr13
|
304
|
316
|
316L
|
|
8
|
填料
|
柔性石墨/聚四氟乙烯(PTFE)
|
|
9
|
填料壓蓋
|
WCB
|
LCB
|
WC9
|
CF8
|
CF8M
|
CF3M
|
|
10
|
壓板
|
WCB
|
LCB
|
WC9
|
CF8
|
CF8M
|
CF3M
|
三、ZSHV氣動V型調節球閥主要結構圖
