苯胺流量計 www.abg58.com/abg188-Products-7499207

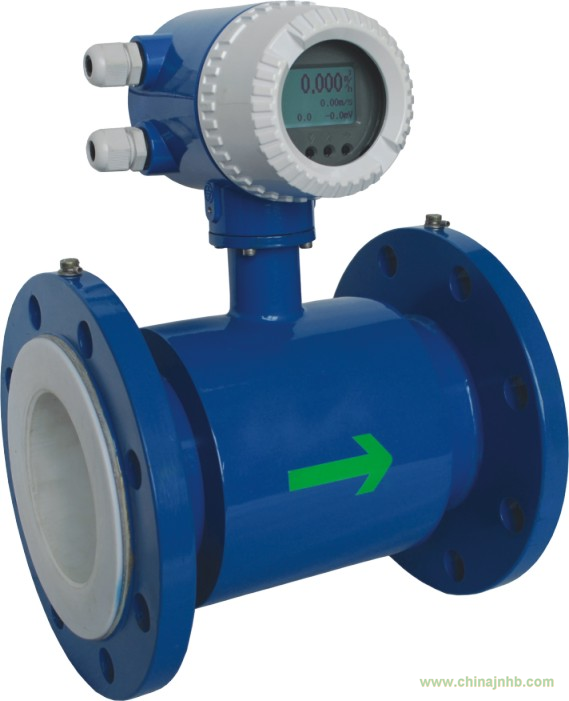

  苯胺流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。

    苯胺流量計廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。

苯胺流量計特點

★全數字量處理，抗干擾能力強，測量可靠，精度高、流量測量范圍可達150：1

★超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好。

★采用16位嵌入式微處理器，運算速度快, 精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。

★采用SMD器件和表面貼裝（SMT）技術，電路可靠性高。

★管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。

★在現場可根據用戶實際需要在線修改量程。

★測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。

★高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。

★具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。（選配）

★具有自檢與自論斷功能。

★小時總量計錄功能，以小時為單位記錄流量總量，適用于分時計量制（選配）

★內部具有三個積算器可分別顯示正向累計量反向累計量及差值積算量，內部設有不掉電始終，可記錄16次掉電時間。（選配）

★紅外手持操作器，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能（選配）

苯胺流量計技術參數

公稱通徑（mm）

（特殊規格可定制） 管道式四氟襯里：DN10～DN600

管道式橡膠襯里：DN40～DN1200

流動方向： 正，反，凈流量

量程比： 150：1

重復性誤差： 測量值的±0.1%

精度等級： 管道式：0.2級，0.5級

被測介質溫度： 普通橡膠襯里：－20～＋60℃

高溫橡膠襯里：－20～＋90℃

聚四氟乙稀襯里：－30～＋100℃

高溫型四氟襯里：－20～＋180℃

額定工作壓力：

（高壓可定制） DN6－DN80：≤1.6MPa

DN100－DN250：≤1.0MPa

DN300－DN1200：≤0.6MPa

流速范圍： 0.1－15m/s

電導率范圍： 被測流體電導率≥5μs/cm

電流輸出： 負載電阻 0～10mA：0～1.5kΩ

4～200mA：0～750 kΩ

數字頻率輸出： 輸出頻率上限可在1～5000HZ內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V導通時集電極最大電流為250mA

供電電源： AC220V或DC24V

要求直管段長度 上游≥5DN，下游≥2DN

連接方式： 流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB11988的規定

防爆等級： mdIIBT4

防護等級： IP65，特殊訂制最高可達IP68

環境溫度： －25～＋60℃

相對溫度： 5%～95%

消耗總功率： 小于20W
