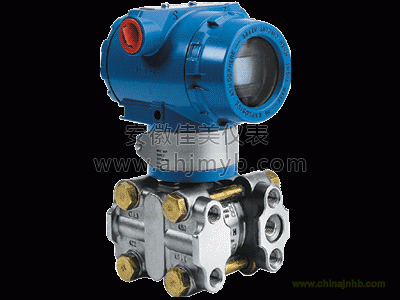

壓力變送器的詳細資料：
一、特點
合理的三腔隔離結構及防爆外殼可應用于惡劣的現場環境。
可選多種傳感器芯片(擴散硅、陶瓷電容、鈦-藍寶石），最大限度
適應各種工況。
多種通訊協議可選
結構更加緊湊，全部模具化。電子單元采用貼片工藝。
電路具有反相保護功能，即使正負極反接也不會損壞變送器。
3 1/2 LCD顯示。
二、產品概述
壓力變送器是性價比最高的過程控制級壓力變送器，是精密機械加工+溫度補償+信號處理技術的結晶。可直接安裝于測量點，省去了引壓管等輔助管閥件，降低了現場安裝成本。
通過數字技術的應用，建立了現場儀表與控制系統的通訊，提高了儀表的測量精度，并且可以根據現場的工況在一個很大范圍內調整量程，這樣即可大大減少庫存?zhèn)淦穫浼臄?shù)量。
三、原理圖
四、尺寸圖
五、接線圖
六、技術參數
項 目
|
技 術 參 數
|
供電電壓
|
18～36VDC
|
輸出信號
|
4～20mA或Hart數字輸出
|
負載電阻
|
R=（U-9V）/0.02
|
連接電纜
|
屏蔽雙絞線
|
綜合精度
|
可達±0.1 %F.S
|
零點溫漂
|
≤0.2%F.S（0～70℃范圍）
|
過 載
|
2～3倍
|
量 程 比
|
10：1（量程可調節范圍之內）
|
防爆等級
|
d Ⅱ BT6
|
介質溫度
|
A：-40～85℃ B：-40～125℃
|
環境溫度
|
-40～85℃
|
耐 振
|
20g （20—5000HZ）
|
灌充液
|
硅油
|
外 殼
|
壓鑄鋁合金，表面環氧噴涂IP65
|
密 封 圈
|
氟橡膠
|
重 量
|
1.4KG
|
