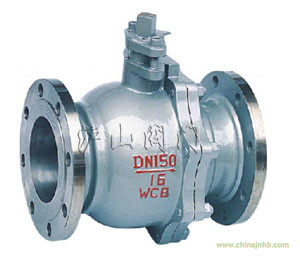

Q41F液化氣球閥介紹
一、Q41F液化氣球閥產品概述
Q41F液化氣球閥該閥門采用成形聚四氟乙烯填料，適用于大多數高中壓燃?xì)廨斔蛨龊希直僮髁仄椒€(wěn)，O形密封圈用來防止外部雜質進入閥門內部。并保持閥門長期密封性能，大于DN150的不銹鋼電動球閥采用蝸輪驅動。
二、Q41F液化氣球閥操作原理和結構說明
球閥通道平整光滑便于管道掃線清洗，可以輸送漿液及固體顆粒等介質。 采用PTFE(特氟隆)等材料作為密封，具有良好潤滑性和彈性，與球體摩擦系小，使用壽命長。啟閉迅速,啟閉時只需把球體轉動90°，方便而迅速。
球閥的流體阻力小,全開時球體通道、閥體通道和連接管道的截面積相等,并且成直線想通,介質流過球閥，相當于流過一段直通的管子,在各類閥門中球閥的流體阻力最小。經配置有手動、蝸輪驅動、氣動、電動(防爆)可以實現遠程自動控制,能滿足用戶的各種工況使用要求。
注:≥DN200以上閥門選用Q347型固定球閥。
三、Q41F液化氣球閥主要設計參數
| 設計、制造 |
法蘭連接 |
結構長度 |
公稱通徑 |
公稱壓力 |
| GB/T12237-89 |
JB/T79-94、GB9113-2000 |
GB12221-89 |
DN15~DN150mm |
PN1.6、2.5、4.0MP |
四、Q41F液化氣球閥主要性能參數
| 公稱壓力 |
殼體試驗 |
密封試驗 |
適用介質 |
適宜溫度 |
| 1.6 |
2.4 |
1.76 |
液化氣、天然氣等 |
-40~+80℃ |
| 2.5 |
3.75 |
2.75 |
| 4.0 |
6.0 |
4.4 |
五、Q41F液化氣球閥主要零件材料
| 閥體、閥蓋 |
閥桿、球體 |
密封面 |
填料 |
| WCB/不銹鋼 |
不銹鋼 |
不銹鋼和聚四氟乙烯 |
聚四氟乙烯 |
六、Q41F液化氣球閥主要外形尺寸
公稱通徑、
DN(mm) |
Q41F-25型主要連接尺寸和外形尺寸 |
重量
(kg) |
| L |
D |
D1 |
D2 |
Z-фd |
H |
b |
f |
Do |
| 15 |
130 |
95 |
65 |
45 |
4-14 |
103 |
16 |
2 |
100 |
3 |
| 20 |
140 |
105 |
75 |
55 |
4-14 |
112 |
16 |
2 |
160 |
4 |
| 25 |
150 |
115 |
85 |
65 |
4-14 |
123 |
16 |
2 |
160 |
5 |
| 32 |
165 |
135 |
100 |
78 |
4-18 |
150 |
18 |
3 |
250 |
8 |
| 40 |
180 |
145 |
110 |
85 |
4-18 |
156 |
18 |
3 |
250 |
11 |
| 50 |
200 |
160 |
125 |
100 |
4-18 |
172 |
20 |
3 |
350 |
14 |
| 65 |
220 |
180 |
145 |
120 |
8-18 |
197 |
22 |
3 |
350 |
20 |
| 80 |
250 |
195 |
160 |
135 |
8-18 |
222 |
22 |
3 |
450 |
28 |
| 100 |
320 |
230 |
190 |
160 |
8-23 |
253 |
24 |
4 |
450 |
36 |
| 125 |
400 |
270 |
220 |
188 |
8-25 |
286 |
28 |
4 |
600 |
62 |
| 150 |
400 |
300 |
250 |
218 |
8-25 |
275 |
30 |
4 |
800 |
80 |
注：不銹鋼球閥尚有生產，Q41F-16(25/40)P DN15~150mm，尺寸同上表。
|
|
