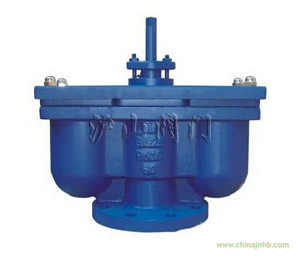

一、QB2法蘭雙口排氣閥 概述:
法蘭雙口排氣閥主要由閥體、閥門、上蓋、閥桿、浮球、排氣嘴等組成。
二、QB2法蘭雙口快排氣閥 工作原理:
當需要排出管道內的氣體時,應逆時針方向旋轉閥桿,使其閥桿連同閥門上升,使管道內的空氣在水的壓強作用下進入體腔內,并從排氣嘴排出,隨之管道內的水充滿體腔內,使浮球在水的浮力作用下,向上移動將排氣嘴堵塞,達到自行密封,管道在正常行中,水中的空氣在壓強的作用下,不斷排入排氣閥的體腔上部,迫使浮球下降,離開原來密封位置,這時空氣又從排氣嘴排出,隨之,浮球又恢復到原來位置自密封,因此,排氣閥在正常工作中閥門始終是開著的,浮球不斷重復上述動作,空氣不斷排出,當需要檢修或清掃體腔時,應將閥門關閉。本排氣閥,順時針旋轉閥桿時為關閉。
三、QB2法蘭雙口排氣閥 用途及主要性能規范:
法蘭單口排氣閥適用于溫度不超過100℃的水、熱水管道上使管道內的空氣全部排出。
⑴注:D>350mm管路請選單口排氣閥(QB1-10)。
⑵安裝雙口排氣閥,底下一定要安裝一只保護閥門、球閥(Q41F-16),以免檢驗停水。
⑶如需方求方本排氣閥法蘭大小尺寸如變動,請在合同上注明法蘭連接尺寸。
本排氣閥適用水、熱水、最高溫度100℃的管道上,使管道內的氣體全部排出。
四、QB2法蘭雙口排氣閥 雙口排氣閥主要外形及連接尺寸:
|
RQB2法蘭雙口快速排氣閥結構圖 |
|
型號
|
公稱通徑 |
主要尺寸(mm) |
D |
D1 |
D2 |
L |
Z-φd |
介質 |
閥體材料 |
QB2-10
|
40
|
145
|
110
|
85
|
430
|
4-φ18
|
水
|
鑄鐵
|
QB2-10
|
50
|
160
|
125
|
100
|
430
|
4-φ18
|
水
|
鑄鐵
|
QB2-10
|
75
|
195
|
160
|
135
|
470
|
4-φ18
|
水
|
鑄鐵
|
QB2-10
|
100
|
215
|
180
|
155
|
500
|
4-φ18
|
水
|
鑄鐵
|
QB2-10
|
150
|
280
|
240
|
210
|
540
|
8-φ20
|
水
|
鑄鐵
|
QB2-10
|
200
|
335
|
295
|
265
|
700
|
8-φ20
|
水
|
鑄鐵
|
五、QB2法蘭雙口排氣閥 每小時排氣量表:
規格 |
50
|
75
|
100
|
150
|
200
|
立方米/小時 |
4-173
|
85-352
|
14-597
|
22-904
|
27-1145
|
雙口排氣閥注意事項
(1)注:D>350mm管道請選單口排氣閥(QBI-10)。
(2)安裝雙口排氣閥,底下一定要安裝一只保護閥門、球閥(RQ41F-16),以免檢修停水。
(3)如需方要求排氣閥法蘭大小尺寸如變動,請在合同上注明法蘭連接尺寸。
|
