一、概述：

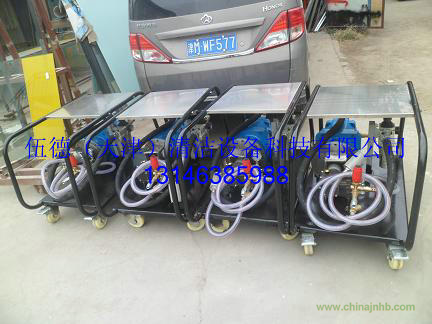

       公司自主研制開發的移動式高壓水清洗裝置，該裝置采用進口高壓陶瓷柱塞泵、減速機、氣動馬達，框架結構.具有防腐、防銹、防爆、體積小、重量輕、壽命長、結構合理、操作方 便、運行安全可靠等.該清洗機以壓縮空氣為動力，驅動高壓水泵，通過高壓水管經高壓水槍，噴射出高壓水柱，用以清洗各類機器設備。

    清洗機相比安全可靠，完全可以滿足《安全法》所規定的要求。由于采用壓縮空氣作為動力，不會產生電火花等危險 因素，尤其適合

    石油、化工、煤礦、易燃、易爆、高溫、濕潮、粉塵等安全防爆要求高的場合使用，也可以在緊急情況下，做應急消防滅火使用。

二、結構：

型號：WD2015Q

 配置活塞式氣動馬達（國產），進口陶瓷柱塞泵

三、工作原理：

  壓縮空氣經球閥、氣動單元三聯件進入氣動馬達，高壓空氣推動氣動馬達的葉片，帶動氣動馬達的輸出軸旋轉。氣動馬達啟動后，高壓柱塞泵開始工作，水經過濾網進入高壓泵，在水泵活塞的作用下，產生高壓水經高壓軟水管，由高壓水槍噴出即可進行清洗工作。清洗機的噴槍設計成手槍式和長槍式，可以單、雙手握噴槍，高壓下噴槍扳機就打開了高壓閥門，高壓水即可由噴槍噴出，開始清洗。 當食指松開扳機時，高壓閥門即被關閉，高壓水停止噴出，清洗工作停止.

四、主要技術參數：

氣動馬達：額定功率：10KW  轉速：800RPM  耗氣量;1m3/min 工作氣壓：0.6mpa

高壓泵：工作壓力：20mpa   最大流量：15升/min

   五、使用與保養：

       安裝

 1、高壓泵的供水系統必須避免空氣進入，以確保泵的正常使用及泵的零部件不受損害。先將高壓軟管與壓縮空氣管道連接，高壓管線不宜太長。在高壓軟管未連接清洗機之前，開啟壓縮空氣閥門，待高壓軟管內的雜物、水汽被吹凈后，再將高壓軟管與清洗機連接。

2、如用于儲水罐供水時，吸入管線應使用3米以下的軟管，水位設置應高于泵的高度，供水溫度應在50℃以下,安裝進水管、高壓水管和 水槍（不要遺忘吸水濾網和管接口處的密封橡膠圈）

 3、高壓泵不允許使用堿性、酸性或腐蝕性液體，所有部件不能處于干燥狀態。使用前取下高壓泵上的加油蓋，注入新的SAE20W-50或與此同一級別的潤滑油，加到油位指示尺為止，油位不可低于刻線，但不可高于刻線5mm，最初使用50小時后潤滑油應全部更換，之后每隔200小時更換一次。4、氣動馬達應視使用情況進行定期檢查維修,以延長其使用壽命,檢修期一般為3-6個月。

 5、檢查氣水分離器、油霧器，油位應在標注的刻度線以上，潤滑油選用20^#～30^#機械油，油霧器滴量為20-30滴/分。

 6、清洗機的氣動馬達的工作壓力為0.4 ～0.5Mpa。（觀察氣壓表的顯示值）

  運行

 1、高壓泵的運行不允許超過規定的壓力、流量、轉速，高壓泵運轉前應先放松壓力調節閥，運轉后再根據需要逐漸上調壓力。開啟壓縮空氣閥門，氣動馬達開始運轉，出水口水壓表顯示水壓上升，壓下高壓水槍扳機，即可有高壓水噴出。調節高壓水槍上的調節套，可以調節水的射程，作業工作結束后，請關閉壓縮空氣管道開關，在設備氣源關閉，停止運行后，再壓下水槍扳機，使管路和水泵泄壓。

2、在使用中，發現故障，聲音異常，應立即停機進行檢查。
