多用戶電能計量裝置
1、概述
多用戶電能計量裝置主要用于計量單相交流有功電能，可廣泛用于工礦企業、城鄉居民小區、學生公寓、農網、舊樓改造、高層建筑的用電計量，適合于用電收費困難的單位以及流動性較強的用戶（諸如商業房等）。該表可以方便地實現遠程集抄，預付費等功能，能有效防止各種偷漏電現象及用電糾紛，為用電管理帶來方便。
多用戶電能表性能指標符合GB/T 17215. 321-2008中1級和2級電子式電能表的相關技術要求。
2、產品功能
型號
功能
|
ADF100
|
ADM100
|
應用場合
|
單相回路
|
6路
|
1路進線，3路出線
|
電流規格
|
10(40)A
|
5(20)A
|
接線方式
|
直接接入
|
電量測量
|
電流/電壓
|
|
■
|
有功/無功/視在功率
|
|
■
|
功率因數/頻率
|
|
■
|
電能計量
|
有功電能
|
■
|
■
|
通訊
|
Modbus-RTU
|
■
|
■
|
負載控制
|
強制控制
|
□
|
■
|
定時控制
|
□
|
■
|
預付費控制
|
□
|
□
|
超負荷控制
|
□
|
■
|
注“■”為標配功能；“□”為選配功能。
3、技術參數
型號
技術參數
|
ADF100
|
ADM100
|
輔助電源
|
無
|
電壓輸入
|
額定電壓
|
AC220V
|
參比頻率
|
50HZ
|
功耗
|
≤10VA
|
電流輸入
|
輸入電流
|
10(40)A
|
5(20)A
|
起動電流
|
0.004Ib
|
功耗
|
≤5VA
|
≤4VA
|
精度等級
|
測量精度
|
有功電能1.0級
|
時鐘精度
|
誤差≤0.5s/d
|
脈沖輸出
|
輸出類型
|
光電耦合，集電極開路、無源輸出，外接電源DC+5V~24V
|
脈沖寬度
|
80ms±20ms
|
脈沖常數(imp/kWh)(與輸入電流對應)
|
無
|
3200
|
通信
|
接口
|
RS485(A+、B-)
|
介質
|
屏蔽雙絞線
|
協議
|
MODBUS-RTU
|
外形尺寸
|
長×寬×高(mm)
|
280×198×95
|
72×88×72
|
安裝方式
|
35mm導軌
|
接線能力
|
柔性電纜
（mm2）
|
16
|
6
|
溫度范圍
|
工作溫度
|
﹣20℃~﹢60℃
|
儲存溫度
|
﹣30℃~﹢70℃
|
濕度
|
≤95%（無凝露）
|
海拔
|
＜2000m
|
4、接線端子

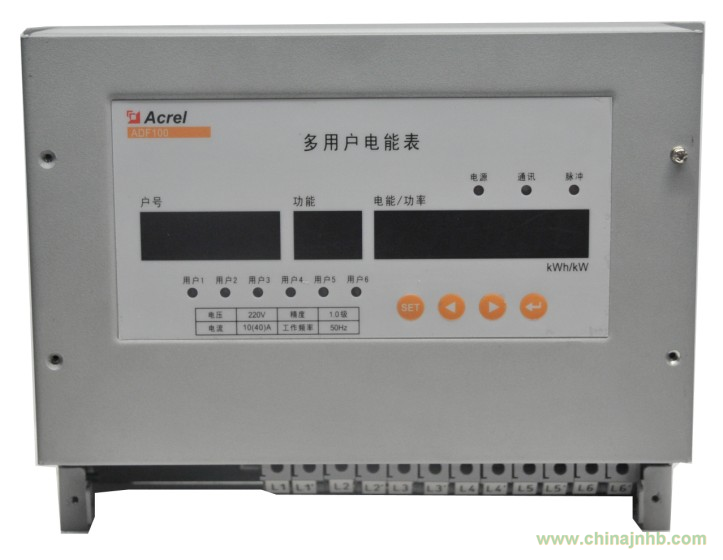

● ADF100多用戶電能計量裝置
.jpg)
●ADM100宿舍用電管理終端電能計量表
.jpg)
