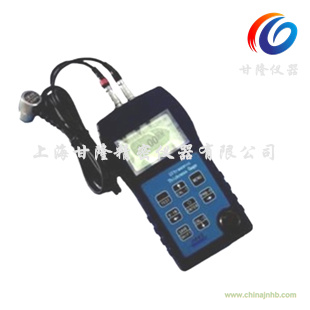

AS-230穿越涂層超聲波測厚儀
AS-230穿越涂層超聲波測厚儀是我公司最新研制生產的高精度穿越涂層型超聲波測厚儀，采用最新的高性能、低功耗微處理器技術，基于超聲波測量原理，適用于各種材料的穿越涂層高精度測量需求，可以測量各種金屬及其它多種材料的厚度，并可以對材料的聲速進行測量。可以對生產設備中各種管道和壓力容器進行厚度測量，監測它們在使用過程中受腐蝕后的減薄程度，也可以對各種板材和各種加工零件作精確測量。本儀器可廣泛應用于石油、化工、冶金、造船、航空、航天等各個領域。
■ 執行標準：GB11344國家標準，ISO/TS18173國際標準
■ 主要功能：
1. 無需清除被測物體表面的涂層及非金屬附著物即可測量厚度；適合測量金屬(如鋼、鑄鐵、鋁、銅等)、塑料、陶瓷、玻璃、玻璃纖維及其他任何超聲波的良導體的厚度；
2. 開機自檢功能，有助提高測量精度；
3. 探頭自適應功能：自動匹配不同生產廠家的各種型號的探頭，自動進行靈敏度與頻率等參數測試識別，自動調整測厚儀參數設置，達到最佳測量效果；
3. 內置9種材料的聲速，并可編輯，方便用戶使用；
4. 穿越涂層測厚模式：薄涂層模式、厚涂層模式；多種實用測量模式：標準測量模式、掃查模式、差值測量模式、平均值測量模式、極值報警模式、高溫測量模式（配高溫探頭）；
5. 可配備多種不同頻率、不同晶片尺寸的粗晶、微晶、高溫探頭使用；
6. 有探頭零點校準、兩點校準功能, 可對系統誤差進行自動修正；
7. 已知厚度可以反測聲速，以提高測量精度；
8. 大容量數據存儲：數據存儲量可達2000組；
9. USB數據傳輸接口，輕松實現與計算機數據連通進行數據導出（數據格式.txt）；
10.具有耦合狀態提示功能；
11.有EL背光顯示，方便在光線昏暗環境中使用；
12.有剩余電量指示功能，可實時顯示電池剩余電量；
13.具有自動休眠、自動關機等節電功能；
14.小巧、便攜、可靠性高，適用于惡劣的操作環境，抗振動、沖擊和電磁干擾；
■ 技術參數：
1. 屏幕顯示：128×64 點陣，高對比度的段碼液晶顯示，高亮度EL背光
2. 測量范圍：3～20mm，公制與英制可選
3. 材料聲速：509～18699m/s
4. 顯示精度：0.01mm或0.1mm二檔可選
5. 測量精度：±0.05mm
6. 頻率帶寬：1～10MHz
7. 掃描速度：2～20times/sec.
8. 曲面測量下限: (取決于探頭配置)
Φ15mm×1.0mm (探頭: 7.5MHz, Φ6mm)、Φ10mm×1.2mm (探頭: 7.5MHz, Φ6mm)
9. 存儲容量：可存儲2000個測量數據
10.輸出接口：USB數據傳輸接口，輕松實現與計算機數據連通進行數據導出
11.工作電壓：3V（2節AA尺寸堿性電池串聯）
12.工作時間：280小時（自動模式）、 100 小時（背光打開模式）
13.工作溫度：-10℃～50℃(室溫測量環境)、-10℃～300℃(高溫測量環境)
14.外形尺寸：136mm×72mm×20mm
15.整機重量：176g（包括電池）
■ 儀器配置：
|
名稱
|
數量
|
名稱
|
數量
|
名稱
|
數量
|
|
主機
|
1臺
|
上位機軟件光盤
|
1張
|
使用說明書證
|
1份
|
|
標準探頭5MHz
|
1只
|
USB數據線
|
1根
|
合格證
|
1份
|
|
耦合劑
|
1瓶
|
ABS儀器箱
|
1只
|
保修卡
|
1份
|
■ 可選配置：
|
名稱
|
數量
|
名稱
|
數量
|
名稱
|
數量
|
|
粗晶探頭2MHz
|
1只
|
微晶探頭7.5MHz
|
1只
|
高溫探頭5MHz
|
1只
|
■ 探頭選擇：
|
型號規格
|
主要用途
|
頻率
|
探頭直徑
|
測厚范圍
|
工作溫度
|
|
5M Φ10
|
標配探頭
|
5MHz
|
10mm
|
0.8～260mm
|
-10～+50℃
|
|
5M Φ6
|
小管徑測量
|
5MHz
|
6mm
|
0.75～60mm
|
|
2M PT-12
|
低頻探頭更適合于穿越涂層
|
2MHz
|
12和22mm
|
3.0～50mm
|
|
7.5M Φ10
|
高精度探頭
|
7.5MHz
|
10mm
|
0.65～100mm
|
|
ZW5P
|
高溫探頭
|
5MHz
|
12mm
|
4.0～80mm
|
-10～310℃
|
■ 材料聲速表：
|
材料
|
材料
|
聲速
|
|
In/us
|
m/s
|
|
鋁
|
Aluminum
|
0.250
|
6340-6400
|
|
鋼
|
Steel, common
|
0.233
|
5920
|
|
不銹鋼
|
Steel, stainless
|
0.226
|
5740
|
|
黃銅
|
Brass
|
0.173
|
4399
|
|
銅
|
Copper
|
0.186
|
4720
|
|
鐵
|
Iron
|
0.233
|
5930
|
|
鑄鐵
|
Cast Iron
|
0.173-0.229
|
4400-5820
|
|
鉛
|
Lead
|
0.094
|
2400
|
|
尼龍
|
Nylon
|
0.105
|
2680
|
|
銀
|
Silver
|
0.142
|
3607
|
|
金
|
Gold
|
0.128
|
3251
|
|
鋅
|
Zinc
|
0.164
|
4170
|
|
鈦
|
Titanium
|
0.236
|
5990
|
|
錫
|
Tin
|
0.117
|
2960
|
|
丙烯酸(類)樹脂
|
0.109
|
2760
|
|
環氧樹脂
|
Epoxy resin
|
0.100
|
2540
|
|
冰
|
Ice
|
0.157
|
3988
|
|
鎳
|
Nickel
|
0.222
|
5639
|
|
樹脂玻璃
|
Plexiglass
|
0.106
|
2692
|
|
聚苯乙烯
|
Polystyrene
|
0.092
|
2337
|
|
陶瓷
|
Porcelain
|
0.230
|
5842
|
|
聚氯乙烯
|
PVC
|
0.094
|
2388
|
|
石英
|
Quartz glass
|
0.222
|
5639
|
|
硫化橡膠
|
Rubber，vulcanized
|
0.091
|
2311
|
|
聚四氟乙烯
|
Teflon
|
0.056
|
1422
|
|
水
|
Water
|
0.058
|
1473
|
|
|
|
|
|
|
