靶式流量計于六十年代開始應用于工業流量測量，主要用于解決高粘度、低
雷諾數流體的流量測量，先后經歷了氣動表和電動表兩大發展階段，SBL系列
智能靶式流量計是在原有應變片式（電容式）靶式流量計測量原理的基礎上 ，采用了最新型力感應式傳感器作為測量和敏感傳遞元件，同時利用了現代數字智能處理技術而研制的一種新式流量計量儀表。
1基本信息 產品種類及適用領域

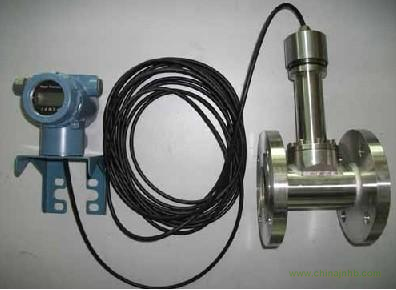

SBL數顯靶式流量計是在傳統靶式流量計測量原理的基礎上，充分利用其最優秀的特點，結合新型傳感器技術和現代數字技術上研制、開發而成的全新型力感應靶式流量計，它既具有傳統靶式、
孔板、渦街等
流量計無可動部件的特點，同時又具有與容積式流量計相媲美的
測量準確度，加之其特有的
抗干擾，抗雜質性能，輕便又可靠的特點，廣泛使用于石油、化工、能源、食品、環保、水利等各個領域。從其使用后的效果上看，SBL數顯靶式流量計具有極為廣闊的適用性。
即：
·適用于各種管徑：從Φ6～Φ2000mm至更大
·適用于高低溫介質：從-196℃～+450℃
·適用于高壓力工況：從0～42Mpa（表壓）
2技術參數
1）主要技術指標表表1
|
被測介質
|
液體；氣體；蒸汽
|
|
公稱口徑
|
管道式6～300mm
|
夾裝式15～600mm
|
插入式100～4000mm
|
|
|
0.6～70MPa
|
0.6～70MPa
|
0.6～70MPa
|
|
介質溫度
|
-20℃～70℃（常溫型）+70℃～+200℃（高溫型）-196℃～+600℃(級溫型)
|
|
|
±0.2%
|
±0.5%
|
±1.0%
|
±1.5%
|
±2.5%
|
|
范圍度
|
1：31：51：20（液體）1：20(氣體)1：20(蒸汽)
|
|
補償型式
|
|
|
重復性
|
0.1%～0.08%
|
|
供電電源
|
|
|
輸出形式
|
|
|
測量管材料
|
|
|
|
|
|
防護等級
|
IP65；IP67；IP68
|
注：
流量計法蘭規格執行GB/T9115.1～9115.4-2010系列標準，管道式可根據用戶需要生產DN4、DN6、DN8、DN10等小口徑流量計。
[1] 3特點
1、整臺儀表結構堅固無可動部件，插入式結構,拆卸方便；
2、可選用多種防腐及耐高低溫材質（如
哈氏合金，鈦等）；
3、整機可做成全密封無死角（
焊接形式），無任何泄漏點，可耐42MPa 高壓；
4、儀表內設自檢程序，故障現象一目了然；
5、傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠；
6、可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定；
7、具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低；
8、具有一體化溫度、
壓力補償，直接輸出質量或標方；
10、能準確測量各種常溫、高溫500 度、低溫-200 度工況下的氣體、液體流量；
11、計量準確，精度可達到0.2%；
12、重復性好，一般為0.05%～0.08%，測量快速；
15、可根據實際需要更換阻流件（靶片）而改變
量程；
16、低功耗電池現場顯示，能在線直讀示值，顯示屏可同時讀取瞬時和
累積流量及百分比棒圖；
17、安裝簡單方便，極易維護；
18、多種輸出形式，能遠傳各種參數；
19、抗震動性強，一定范圍內可測脈動流。
4規格與流量測量范圍的選擇
流量計流量測量范圍涉及多個因素，如結構形式、工藝要求、工況壓力、狀態流量等。在工藝流量確定以后，由于適用于工藝流量的流量計規格有多個，這就需要選擇一種規格最適合工藝流量的流量計，其規格選擇一般遵循以下兩點：
[1] b.根據被測介質在測量管中的流速確定，一般規范為
液體V平均=5m/s
氣體V平均=30m/s
蒸汽V平均=50m/s
以上介質流速為狀態流速，
一般條件下將介質的平均狀態流速作為被測介質通過流量計的最大流速。流量計可測量最大流速可超過一般條件下最大流速1～1.5倍.
以下為各種規格流量計在工況狀態下標準水、飽和
水蒸氣及標準干空氣流量測量范圍。
5選型要點
靶式流量計正確選型才能保證靶式流量計更好的使用。選用什么種類的靶式流量計應根據被測
流體介質的物理性質和化學性質來決定?使靶式流量計的
通徑、流量范圍、和輸出方式等都能適應被測流體的性質和流量測量的要求。
1、精密功能檢查
精度等級和功能根據測量要求和使用場合選擇儀表精 度等級，做到經濟合算。比如用于貿易結算、產品交接和
能源計量的場合，應該選擇精度等級高些，如1.0級、0.5級，或者更高等級; 用于過程控制的場合，根據控制要求選擇不 同精度等級;有些僅僅是檢測一下過程流量，無需做精確控制和計量的場合，可以選擇精度等級稍低的，如1.5級、2.5級，甚至 4.0級，這時可以選用價格低廉的
插入式靶式流量計。
2、可測量的介質
測量介質流速、儀表
量程與口徑 測量一般的介質時，靶式流量計的滿度 流量可以在測量介質流速0.1—12m/s范圍內 選用，范圍比較寬。選擇儀表規格(口徑)不一 定與
工藝管道相同，應視測量流量范圍是否 在流速范圍內確定，即當管道流速偏低，不能滿足流量儀表要求時或者在此流速下測量準 確度不能保證時，需要縮小儀表口徑，從而提 高管內流速，得到滿意測量結果。
6典型應用
液體類：
重油、石蠟、瀝青、硫酸、食用油、
渣油、
丙酮、柴油、礦井水、洗滌劑、醬油、汽油、硅油、糖漿、溶劑 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、鹽水、
漿糊、墨水、冷卻劑、
乙二醇、礦物油 、液態糖、鹽酸、
汽車涂料、樹脂、牛油、 菜油、液氧、洗發液、牙膏、凝膠、燃油、牛奶、漂白劑、調節劑、蘇打、添加劑、清洗劑、堿性、氨、
船用油、化學試劑、煤油、甘油、染料、水、
硝酸 、高沸點有機溶液、豬油、添加劑、酒精、油、
乙烯、聚丙烯、
甲笨等
