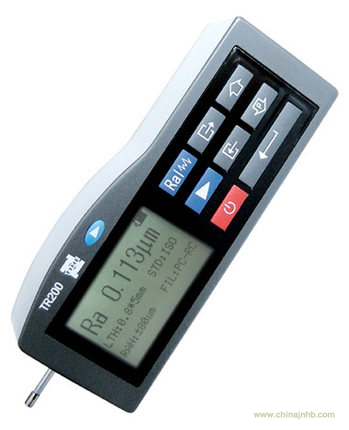

TR200手持式粗糙度儀
TR200手持式粗糙度儀適用于生產現場，可測量多種機加工零件的表面粗糙度.
產品概述：
TR200手持式粗糙度儀適用于生產現場，可測量多種機加工零件的表面粗糙度，根據選定的測量條件計算出相應的參數，在液晶顯示器上清晰地顯示全部測量結果及圖形,并可在打印機上輸出，亦可與PC機進行通訊。
功能特點：
▲ 高精度電感傳感器
▲ 可測量顯示13個粗糙度參數
▲ 采用DSP(數字信號處理器)進行數據處理和控制，速度快，功耗低
▲ 機電一體化設計，體積小，重量輕，使用方便
▲ 高品質鋰離子充電電池，容量高，無記憶效應，連續工作時間大于20小時
▲ 連接TA系列打印機，可以打印測量參數及輪廓
▲ 標準RS232接口，可與PC機通訊
▲ 可選配曲面?zhèn)鞲衅鳒y量曲面，小孔傳感器測量內孔孔壁，溝槽/深槽傳感器測量溝槽底部或臺階的粗糙度
▲ 菜單操作方式
▲ 具有圖形顯示功能
▲ 傳感器觸針位置指示
▲ 帶存儲功能的自動關機
▲ 多語言工作方式選擇
技術參數：
|
主機
|
TS100標準傳感器
|
|
測量參數
|
Ra、Rz、Ry、Rq、Rt、Rp、Rv、Rmax、R3z、RSk、RS、RSm、Rmr
|
|
測量范圍
|
Ra:0.025-12.5μm
|
|
顯示范圍
|
Ra、Rq：0.005-16μm，Rz、Ry、Rt、Rp、Rv、Rmax、R3z：0.02-160μm
|
|
RS、RSm：1mm，Rmr：0-100%（%Rt），Rsk：0-100%
|
|
量程范圍
|
±20μm、±40μm、±80μm
|
|
最高顯示分辨率
|
0.001μm
|
|
濾波方式
|
RC、PC-RC、GAUSS、D-P
|
|
取樣長度
|
0.25mm、0.8mm、2.5mm、自動
|
|
評定長度
|
1L-5L（可選），L為取樣長度
|
|
測量行程長度
|
3L-7L（可選）
|
|
最大驅動行程長度
|
17.5mm/0.71inch
|
|
最小驅動行程長度
|
1.3mm/0.052inch
|
|
示值誤差
|
≤±10％
|
|
示值變動性
|
≤6％
|
|
針尖角度
|
90°
|
|
顯示方式
|
128×64點陣液晶（帶背光）
|
|
工作環境
|
溫度：0oC- 40oC，相對濕度：＜90%
|
|
重量
|
440g
|
|
外型尺寸
|
140×52×48mm
|
基本配置：
|
主機
|
TS100標準傳感器
|
傳感器護套
|
|
電源適配器
|
多刻線樣板
|
支架
|
可選附件：
|
TS110曲面?zhèn)鞲衅?span lang="EN-US">
|
TA610測量平臺
|
接長桿
|
|
TS120小孔傳感器
|
TA620測量平臺
|
V型塊
|
|
TS130溝槽傳感器
|
TA630微調平臺
|
連接體部件
|
|
TS131深槽傳感器
|
TA631微調平臺
|
驅動器連接軸
|
|
TA230微型打印機
|
側向轉接桿
|
PC軟件
|
