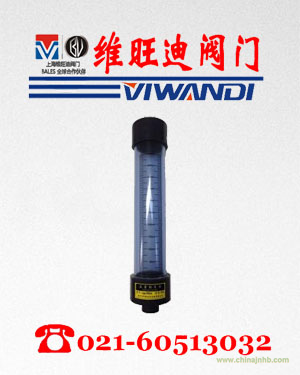

流量標定柱_PVC流量標定柱_UPVC流量標定柱

流量標定柱廣泛應用于計量泵和加藥裝置的流量標定方面,可以對計量泵輸出的流量進行準確標定。流量標定柱又稱作流量標定管,標定柱,標定管.
透明管材質:有機玻璃,透明PVC,
連接件材質:PVC,不銹鋼,
連接方式;內螺紋、外螺紋、法蘭。
一、概述
流量標定柱廣泛應用于計量泵和加藥裝置的流量標定方面,可以對計量泵輸出的流量進行準確標定。流量標定柱又稱作流量標定管,標定柱,標定管,主要材質:有機玻璃,透明PVC和不銹鋼;連接方式有內螺紋、外螺紋、法蘭。
二、流量標定柱的選型
流量標定柱的選型是根據泵的使用流量和標定時間要求決定的。比如,泵的流量是60L/h,客戶需要標定0.5-1min的流量,那么每分鐘的計算流量應該是60L÷60=1L,那么可以選擇使用容積為1L的標定柱。
三、流量標定柱使用方法
使用時,首先把標定柱里注入介質,介質的液面于標定柱的最大刻度一 致。然后關閉其他進口閥門,打開標定柱與泵之間的閥門,使泵只從標定柱里抽取介質,然后開泵計時,仔細查看在規定時間內標定柱內液體減少的容積數,然后與 理論容積數比較,從而根據對比分析出泵在工作時是否計量精確,然后根據情況調節泵的精度。
我公司生產的流量標定柱可以根據客戶的要求制作不同容積的型號,連接方式也可以根據客戶的要求定做,現在生產的標定柱主要有透明UPVC、有機玻璃和兩種材質,可以滿足大多數耐腐蝕要求。
四、流量標定柱尺寸表
以下是我公司生產的常規型號以及安裝尺寸,僅供參考
型 號
|
容量(ml)
|
直徑(mm)
|
高度(mm)
|
常規連接方式 (可按要求定制)
|
Viwandi-100
|
100
|
32
|
250
|
Rc 1/2″
|
Viwandi-200
|
200
|
40
|
320
|
Rc 1/2″
|
Viwandi-500
|
500
|
63
|
370
|
Rc 1/2″
|
Viwandi-1000
|
1000
|
63
|
550
|
Rc 1/2″
|
Viwandi-2000
|
2000
|
75
|
750
|
Rc 1″
|
Viwandi-4000
|
4000
|
110
|
720
|
Rc 1 1/2″
|
Viwandi-6000
|
5000
|
110
|
950
|
Rc1 1/2″
|
五、流量標定柱安裝示意圖
