ZZWPE 電動溫度調節閥|自力式溫度調節閥
一、自力式溫度調節閥 產品概述

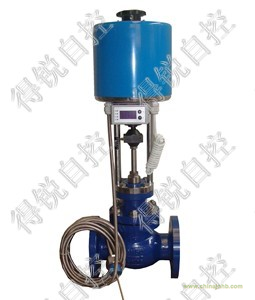

ZZWPE 電動溫度調節閥(自力式溫度調節閥) ，由控制 閥門 、執行器、傳感器和毛細管等部件組成。按用途分為加熱型和冷卻型。電動溫度調節閥( 適用于較大口徑及導熱油控制 ) ，該閥最大的特點只需普通 220V 電源，利用被調介質自身能量，直接對蒸汽、熱水、熱油與氣體等介質的溫度實行自動調節和控制，亦可使用在防止對過熱或熱交換場合，電動溫度控制閥結構簡單，操作方便，選用調溫范圍廣、響應時間快、密封性能可靠，并可在運行中隨意進行調節，因而廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。
電動溫度調節閥主要適用于液體、氣體和蒸汽，在各種冷卻系統中的溫度控制。當被控介質溫度升高，控制閥門關閉（加熱型）；當被控介質溫度升高，控制閥門開啟（冷卻型）。主要特點如下：
1 、控制精度高，工作穩定，安全可靠。
2 、感溫液體膨脹均勻，比例式調節控制。
3 、溫度設定操作簡單，調節方便。
4 、體積小、重量輕，安裝方便。
二、自力式溫度調節閥 工作原理
電動溫度調節閥由控制閥門、電動執行機構、溫度傳感器和溫度調節器等部件組成，根據用戶需要，分別有加熱型與冷卻型兩種結構。加熱型調節閥的結構與原理：工作前主閥芯處于半開位置，傳感器處于自然狀態。接上電源，主閥芯全開。介質由箭頭方向流入主閥體、經閥芯對儲熱箱進行加熱。當溫度升到相應設定值時，傳感器即產生相應線性信號輸入一體化執行機構，隨即驅動閥桿、閥芯產生位移，關閉主閥芯停止加熱。當溫度低于設定值時，傳感器即產生線性信號輸入一體化執行機構，驅使閥芯漸開，使介質按拋物線特性流入儲熱箱，進行加熱直至設定值。這樣被控介質始終在設定溫度范圍內被控制，從而達到控溫目的。備注：常說的加熱型、冷卻型。在此閥中只要更換閥芯結構即可以實現。
三、自力式溫度調節閥 主要技術參數
1、閥體
閥體形式
|
直通鑄造球型閥
|
公稱通徑
|
DN15 ～ 200mm
|
公稱壓力
|
PN1.6 、 2.5 、 4.0 、 6.4MPa
|
法蘭標準
|
GB/T9113 、 JB/T79
|
連接形式
|
法蘭 (FF RF RTJ) 、焊接 (SW BW) 、螺紋 ( 適用于 1″ 以內 )
|
閥蓋形式
|
標準型 -17 ～ + 230℃ 、高溫型 +230 ～ + 450℃
|
壓蓋型式
|
螺栓壓緊式
|
密封填料
|
V 型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
|
2、閥內件
3、執行機構、傳感器、毛細管
執行器型號
|
3810 系列、 PSL 系列
|
主要技術參數
|
電源電壓： 220V/50Hz 、輸入信號： 4-20mA 或 1-5V·DC 、輸出信號： 4-20mA·DC
|
防護等級：相當 IP55 、隔爆標志： ExdⅡBT4 、手操功能：手柄
|
環境溫度： -25 ～ + 70℃ 、環境濕度： ≤95%
|
溫包、毛細管材料
|
H62 、 1Cr18Ni9Ti
|
毛細管長度
|
3 米 、 5 米 、 10 米
|
溫度控制范圍
|
0~ 250℃
|
設定值偏差
|
± 2℃
|
四、自力式溫度調節閥 主要零件材料及內部結構圖
1
|
閥體
|
WCB
|
CF8
|
CF 8M
|
CF 3M
|
|
2
|
閥座
|
304
|
304
|
316
|
316L
|
3
|
墊片
|
PTFE/ 金屬石墨墊片
|
4
|
閥芯
|
304
|
304
|
316
|
316L
|
5
|
導向套
|
304
|
304
|
316
|
316L
|
6
|
閥蓋
|
WCB
|
CF8
|
CF 8M
|
CF 3M
|
7
|
閥桿
|
304
|
304
|
316
|
316L
|
8
|
填料
|
PTFE/ 柔性石墨
|
9
|
彈簧
|
65Mn
|
10
|
螺母
|
304
|
304
|
316
|
316L
|
五、自力式溫度調節閥 額定行程與流通能力、泄露標準
公稱通徑 (mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
流通能力 (m3/h)
|
7
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
額定行程 (mm)
|
6
|
8
|
10
|
14
|
20
|
30
|
30
|
40
|
調節精度 (℃)
|
± 1 ~ ± 5
|
使用介質
|
蒸汽、水、油、氣體
|
允許
泄漏量
|
硬密封
|
10 -4 X 閥額定容量
|
軟密封
|
“ 0 ”
|
六、自力式溫度調節閥 主要外形及連接尺寸
公稱通徑 DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
L
|
PN16/25
|
181
|
184
|
200
|
222
|
254
|
276
|
298
|
352
|
410
|
451
|
600
|
PN40
|
194
|
197
|
200
|
235
|
267
|
292
|
317
|
368
|
425
|
473
|
610
|
PN64
|
206
|
200
|
210
|
251
|
286
|
311
|
337
|
394
|
440
|
508
|
650
|
H
|
PN16/25
|
52.5
|
57.5
|
75
|
75
|
85.5
|
92.5
|
100
|
110
|
142.5
|
158
|
170
|
PN40
|
52.5
|
57.5
|
75
|
75
|
82.5
|
92.5
|
100
|
117.5
|
150
|
167.5
|
187.5
|
PN64
|
65
|
40
|
85
|
85
|
90
|
102.5
|
107.5
|
125
|
172.5
|
195
|
207.5
|
H1
|
132
|
132
|
158
|
170
|
179
|
214
|
221
|
234
|
270
|
294
|
331
|
H2
|
CHL
|
465
|
465
|
465
|
465
|
465
|
560
|
560
|
560
|
560
|
560
|
788
|
3810
|
373
|
373
|
495
|
495
|
495
|
700
|
700
|
700
|
725
|
725
|
725
|
D
|
177
|
177
|
177
|
177
|
177
|
182
|
182
|
182
|
182
|
182
|
218
|
R
|
225
|
225
|
225
|
225
|
225
|
257
|
257
|
257
|
310
|
310
|
310
|
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
