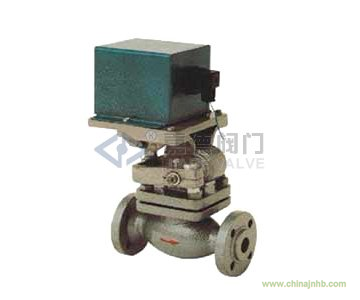

一、ZCZG高溫電磁閥介紹

二、ZCZG高溫電磁閥型號規格說明

三、ZCZG高溫電磁閥型號技術參數

介質溫度°C	ZCZG		≤250
	ZCZH		≤400
公稱壓力（MPa）	ZCZG		2.5
	ZCZH		4.0
工作壓差（MPa）	ZCZG		0～2.5
	ZCZH		0～4.0
公稱通徑（mm）	10	15		20	25	32	40	50	65	80	100
功耗（VA）	170VA						480VA
電源電壓	AC220V，其余規格可作特殊訂貨36V、24V、12V
額定流量（KV）	按JB/T7352-94規定
泄漏（ml/min）	按JB/T7352-94.F規定

四、ZCZG高溫電磁閥型號安裝尺寸

DN	L	H	D	D1	D2	b	f	n-d
10	160	298	90	60	41	14	2	4 -Φ14
15	160	298	95	65	45	14	2	4 -Φ14
20	200	304	105	75	55	16	2	4 -Φ14
25	200	304	115	85	65	16	2	4 -Φ14
32	200	314	140	100	78	18	2	4 -Φ14
40	160	460	150	110	85	18	3	4 -Φ18
50	300	460	165	125	100	20	3	4 -Φ18
65	340	433	180	145	120	22	3	8 -Φ18
80	380	433	200	160	135	22	3	8 -Φ18
100	430	461	235	190	160	24	3	8 -Φ22

　　ZCZG\ZCZH系列高溫電磁閥電磁鐵通電時，連桿被提升，帶動轉軸轉動，副閥打開。由于副閥被開啟，主閥閥杯上部的壓力流體被排出，因此主閥閥杯下部的壓力比上部高，這樣下部的壓力將主閥閥杯向上推開。主閥被打開后，上下壓力相等，閥杯在電磁力、上下壓力作用下，置于平衡狀態，閥門開通。斷電時在銜鐵自重及返回彈簧作用下，關下副閥，副閥關閉后，隨之主閥閥杯上部的壓力升高而將主閥閥杯壓下，達到斷流密封作用，閥門關閉。

六、ZCZG高溫電磁閥產品安裝

　　1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。

　　2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。

　　3、在液用電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置(如圖一)。

　　4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑(如圖二)。

　　5、安裝電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。

　　6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而妨礙動作。

　　7、不能在爆炸危險場合使用。

　　8、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。

　　9、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。

　　10、電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。
七、ZCZG高溫電磁閥產品保養

　　1、建議使用專業人員負責使用保養。

　　2、電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。

　　3、應定期清洗大閥內外及銜吸合面的污物，注意不要損壞密封面。

　　4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。

　　5、電磁閥從管路上卸下不用時，應將內部及零件拭凈并用壓縮空氣吹凈儲存。

　　6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，再和閥座研磨。

　　7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，不銹鋼高溫電磁閥要停止使用，關閉前后手動閥，以免電磁閥爆炸和泄漏。
