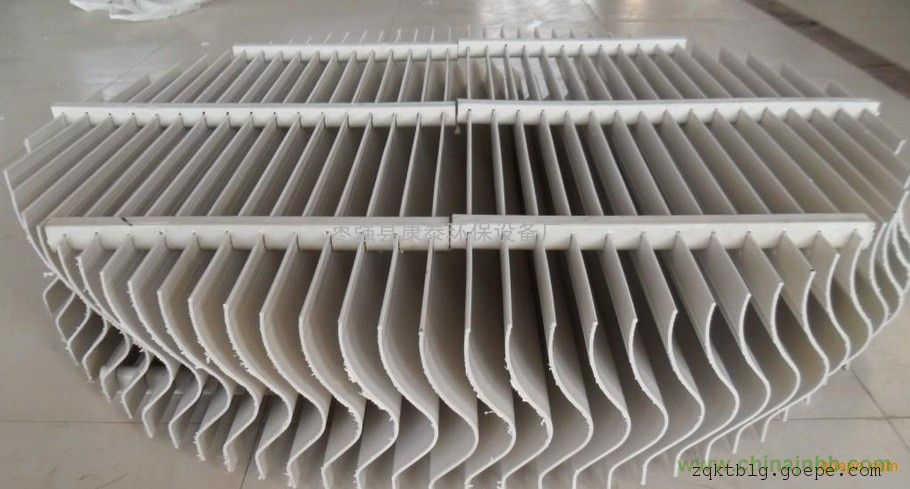

除霧器布置形式通常有：水平型、人字型、V字型、組合型等大型脫硫吸收塔中多采用人字型布置，V字型布置或組合型布置(如菱形、X型)。吸收塔出口水平段上采用水平型。

7除霧器種類   常用絲網除霧器（又稱捕沫器、捕霧器），主要用于分離直徑大于3μm～5μm的液滴，工作原理如右圖所示。當帶有液沫的氣體以一定的速度上升，通過架在格柵上的金屬絲網時，液沫上升的慣性作用使得液沫與細絲碰撞而粘附在細絲的表面上。細絲表面上的液沫進一步擴散及液沫本身的重力沉降，使液沫形成較大的液滴沿著細絲流至它的交織處。由于細絲的可濕性、液體的表面張力及細絲的毛細管作用，使得液滴越來越大，直至其自身的重力超過氣體上升的浮力和液體表面張力的合力時，就被分離而下落，流至容器的下游設備中。只要操作氣速等條件選擇的當，氣體通過絲網除沫器后，其除沫效率可達到97%以上，完全可以達到去除霧沫的目的。8除霧器性能保證

（除霧器噴嘴）

（1）除霧效率：在正常運行工況下，除霧器出口煙氣中的霧滴濃度低于75mg/Nm3；

（2）壓降：不考慮除霧器前后的干擾，保證在100%煙氣負荷下，整個除霧器系統的壓降低于120Pa。

（3）耐高溫：80--95℃。

（4）耐壓：保證承受沖洗水壓為0.3MPa時，葉片能正常工作。

（5）沖洗噴嘴：全錐形噴嘴，沖洗水噴射角度為90—120度，噴射實心圓錐，能夠保證葉片全部被覆蓋。（設計的均為最大氣體負荷時的水耗量，考慮到系統水平衡的要求，如果氣體負荷降低，可通過增加沖洗間隔時間將水耗量降低一半）。
