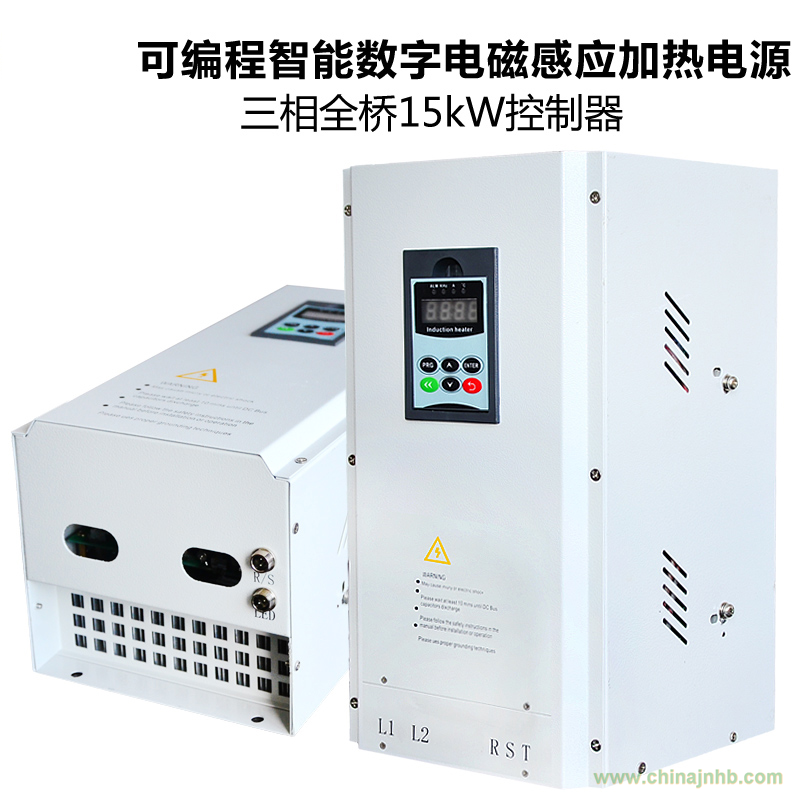

三相全橋15KW電磁加熱器是本公司專門針對中小功率塑料機械設備、賓館采暖、
石油天然氣輸送等管道加熱應用而設計的產品。具有更強的行業針對性及更佳的節能效果熱效率達
93%以上。節能達30-60%以上。產品采用本公司第三代數字處理平臺技術，開放式應用結構，超寬電
感量適應線圈范圍，通過數字可編程控制系統可以實現不同客戶、不同場合的專用功能，給客戶帶
來極大的方便，是電磁加熱改造工程的首選產品。
產品主要特點：
●強大的控制平臺
●30-100米長的線圈自適應，超大電感量范圍
●基于32位的數字控制系統
●領先的PWM移相算法
●開放式硬件架構
●豐富的外圍接口
●完美的可靠性設計
●人機工程設計
●多達30多種保護功能
●世界名牌英飛凌IGBT變頻技術
產品的基本性能參數
| 名稱 |
參數性能 |
| 額定功率 |
15KW |
| 額定輸入電流 |
21A-23A |
| 額定電壓頻率 |
AC 380V/50Hz |
| 電壓適應范圍 |
AC 380V±10% |
| 適應環境溫度 |
-20℃~50℃ |
| 適應環境濕度 |
≤95% |
| 功率調節范圍 |
20%-100%無級調節 |
| 熱轉換效率 |
≥95% |
| 有效功率 |
≥85% |
| 工作頻率 |
5-40KHz |
| 主電路結構 |
全橋式串聯諧振 |
| 控制系統 |
本公司第三代數字處理平臺技術，嵌入式32位處理系統，全數字移相PWM調制 |
| 應用模式 |
開放式應用平臺 |
| 顯示器 |
可編程數字顯示器 |
| 啟動時間 |
〈2S |
| 瞬間過流保護時間 |
≤2uS |
| 功率過載保護 |
130%瞬間保護 |
| 軟啟動方式 |
具有完全電氣隔離軟啟動加熱/停止模式 |
| 支持PID調節功率 |
識別0-5V輸入電壓 |
| 支持0-150℃負載溫度檢測 |
精度達±1℃ |
| 線圈參數 |
電感量250-400μH，橫截面大于6mm2，約50-65米為佳(未含引線) |
| 最大功率時最佳工作頻率 |
10kHz-18kHz |
| 加熱距離 |
15-20mm |
| 使用壽命 |
>50000H |
| 說明：本產品不可使用在危及人身安全或其它有特殊安全要求場合！！！ |
產品的部件名稱和接線圖
| 編號 |
接線和用途 |
| 1 |
電源火線 |
| 2 |
電源火線 |
| 3 |
電源火線 |
| 4 |
數字可編程顯示器 |
| 5 |
接線圈 |
| 6 |
接線圈 |
| 7 |
軟啟動接口（接到溫控器輸出端5-6或8-10） |
| 8 |
外接24V工作指示燈，工作時常亮，不工作時，閃亮 |
| 9 |
電源線入口 |
| 10 |
線圈入口 |
| 11 |
散熱入風口 |
| 12 |
同上面1，電源火線 |
| 13 |
同上面2，電源火線 |
| 14 |
同上面3，電源火線 |
| 15 |
需要零線時就接零線，不需要零時就接地或空（根據用戶不同需求） |
| 16 |
同上面5，接線圈 |
| 17 |
同上面6，接線圈 |
| |
|
產品的快速安裝方法
電源和線圈就緒：把軟啟動端子短接后就啟動工作，工作后操作顯示器默認顯示輸入工作電流，建議用鉗表測輸入電流檢查一下輸入電流是否在額定電流范圍。按一次[快捷]鍵一次，進入顯示工作頻率，正常時顯示10-20kHz，高于22kHz，說明線圈繞少了，需要增加線圈，低于15kHz，說明線圈多繞了，需減少線圈。再按一次[快捷]鍵，此時顯示相位差，正常時顯示00-03，高于03時說明線圈少了，或者保溫層可能比較厚，或者線圈間隔可能比較大，需調整。當加熱到負載正常生產時的溫度時，三個參數需符合標準，機器方能理想工作：一、輸入工作電流：（85-100%額定范圍內都算正常）；二、工作頻率：10-20kHz，最好在15kHz左右；三、相位差：00-03之間。
產品的保護功能
如果電磁加熱器發生異常，保護功能動作，報警停止后，顯示屏幕自動切換到顯示下列錯誤（異常）。萬一沒有下列顯示，或其他為難的問題，請與經銷店或本公司營業所聯系。
保護功能動作后，請?zhí)幚硪鸬脑蚝?，電磁加熱器斷電再重新上電，然后開始運轉。
出錯（報警）定義：
| 運行警告（仍可繼續工作，但必須調整） |
| 代碼 |
描述 |
原因及排查 |
| A-01 |
線圈離負載距離較遠 |
保溫棉過厚、線圈每圈與每圈之間距離過大、線圈偏短 |
| A-02 |
限流運行 |
線圈離負載距離過遠、負載位置不正確， |
| A-03 |
頻率偏高 |
線圈偏短 |
| 出錯定義 |
| 代碼 |
描述 |
原因及排查 |
| E-01 |
沒電流 |
沒接線圈、線圈斷開、或者線圈電感量過大，可調節F-11減小試試 |
| E-02 |
瞬間過流 |
線圈短路、瞬間電流過大 |
| E-03 |
IGBT溫度傳感器開路 |
IGBT傳感器斷開或沒插好 |
| E-04 |
IGBT過溫保護 |
散熱器溫度過高、風扇不轉或堵塞、 |
| E-05 |
檢測負載溫度傳感器故障 |
制定功能才有 |
| E-06 |
檢測負載溫度傳感器故障 |
制定功能才有 |
| E-07 |
線圈電流過大 |
輸入或輸出電流過大保護 |
| E-08 |
工作頻率過高 |
線圈電感量過小 |
| EnD |
定時工作日期結束 |
需在F-14功能輸入密碼方可解除
|
