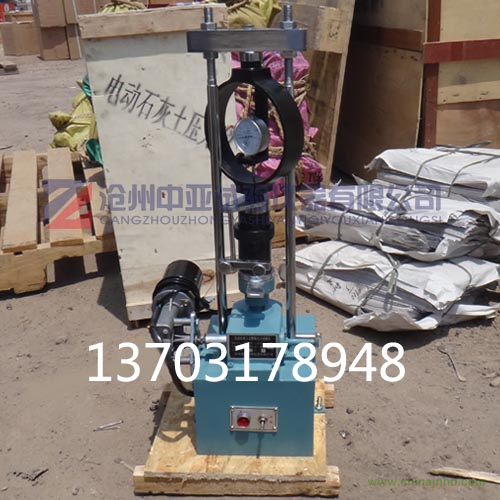

YYW-2石灰土無側限壓力儀

一、石灰土無側限壓力儀產品簡介：

石灰土無側限壓力儀，執行交通部JTJ051-93規范。通過應力環受力變形，測定石灰土與飽和軟粘土的無測限抗壓強度:適用于測定飽和軟粘土的無側限抗壓強度不超過30Kg/Cm3的土工試驗。其試樣規格為：Φ5×5厘米，體積為：100Cm3，應力容積：5KN。

二、石灰土無側限壓力儀主要技術參數：

1、最大荷載：5KN

2、電機規格：220V 170W

3、電動上升速度：3mm/min

4、手動上升速度：18圈/1mm

5、絲杠盤直徑：Ф52mm

6、絲杠移動距離：50mm

三、石灰土無側限壓力儀結構性能：

本儀器底座、頂重器、承載板、量力環總成、搖把、百分表、框架等組成。

1、底座：儀器的基座，與立柱和橫梁等零件組成框架。

2、頂重器：試驗時的加荷裝置。

3、承載板：上承載板置于下承載板之上。

4、量力環：容量500Kg，用以測定試件所承受的壓力，即抗壓強度。

5、搖把：本儀器系用手把加壓形式，試件置于承載板上，正反旋轉搖把，使承載板上升或下降。

6、百分表：裝在量力環中部，表的觸頭與量力環內圓下部接觸。

四、石灰土無側限壓力儀注意事項:

1、使用后，應將儀器擦拭干凈，涂以薄層油脂，以防生銹。

2、量力環在出廠時附有應力----應變曲線表，使用時應定期（一年）校驗。

3、儀器上的百分表，本廠一律不附，由用戶單位自行配置。

4、規格：量力環量表：10mm、0.01mm,軸向位移量表：30mm、0.01mm

五、石灰土無側限壓力儀試驗方法：

1、將原狀土按天然層次方向放在桌上，用削土刀或鋼鋸削成大于式樣的直徑的土柱，放入切土盤的上下盤之間，再用削土刀或鋼鋸沿側板自上而下細心切削，同時邊轉動圓盤，直至達到要求為止，取出式樣，按要求的高度削平兩端，端面要平整，且與側面垂直，上下均勻，如試件表面因碩堿或其它雜質二成空洞時，允許用土補充。

2、試件的直徑和高度應與重塑筒直徑和高度相同，重塑筒直徑40毫米，高為100厘米。

3、用卡尺測量切削好的試件的高度及上、中、下各部的直徑，以下式計算其平均直徑DP

　　DP=（D1+2D2+D3）/4

　　式中：DP~試件平均直徑，厘米。D1.、D2、D3~試件上中下部分的直徑、厘米

4、在試件兩端抹一薄層凡士林，如為水分蒸發，試件側面液抹一層凡士林。

5、件放在無側限測定儀加壓板上，轉動手輪，使其與上壓板剛好接觸，調試力環量表讀數為零。

6、應變?yōu)?/span>1—3%速度轉動手輪（約6—12轉、分）使試驗在8—20分鐘完成。

7、前，每0.5%應變記讀量表讀數一次，應變達3%以后每1%應變記讀量表讀數一次。

8、當量表讀數達到峰值或讀數達到穩定，在繼續進3~5%應變值即可停止試驗，如讀數無穩定值，由軸向應變達25%時，即可停止試驗。

9、試驗結束后，迅速反轉手輪取下試樣，描述破壞情況。
