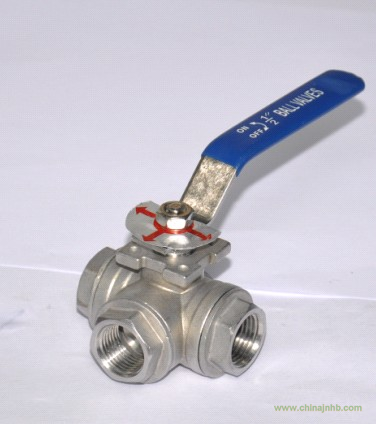

Q14F內螺紋三通球閥具有優點
1．流體阻力小，其阻力系數與同長度的管段相等。
2．結構簡單、體積小、重量輕。
3．緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
高平臺球閥按其通道位置可分為直通式，三通式和直角式。后兩種球閥用于分配介質與改變介質的流向。
1、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化
2、三通球閥分T型和L型，使用壽命長，流通能力大，阻力小
3、三通球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態
產品特征
公稱壓力：2.5MPa
適用穩定范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W。O。G）
螺紋類型:G.NPT.BSPT.BSP.DIN259/2999
主要零件材料
|
零件名稱
|
材質
|
|
閥體
|
不銹鋼CF8M/CF8
|
|
閥蓋
|
不銹鋼CF8M/CF8
|
|
球
|
不銹鋼CF8M/CF8
|
|
球墊
|
聚四氟乙烯PTEE
|
|
閥桿
|
不銹鋼CF8M/CF8
|
|
填料
|
聚四氟乙烯PTEE
|
|
中口
|
聚四氟乙烯PTEE
|
|
大薄片
|
聚四氟乙烯PTEE
|
|
壓緊螺母
|
不銹鋼CF8M/CF8
|
|
手柄
|
不銹鋼CF8M/CF8
|
|
流向指示牌
|
ALUMINUM
|
|
華司
|
不銹鋼CF8
|
|
螺帽
|
不銹鋼CF8
|
|
鎖定裝置
|
不銹鋼CF8
|
|
皮套
|
塑料
|
|
盲蓋
|
不銹鋼CF8M/CF8
|
L型主要尺寸
|
SIZE
|
d
|
L
|
H
|
D1
|
B
|
W1
|
W2
|
h
|
|
1/2"
|
12.7
|
64
|
53
|
97
|
32.0
|
22.4
|
35.0
|
10-24UNC
|
|
3/4"
|
16.0
|
76
|
63
|
126
|
38.0
|
22.4
|
35.0
|
10-24UNC
|
|
1"
|
20.0
|
87
|
66
|
126
|
43.5
|
22.4
|
35.0
|
10-24UNC
|
|
1-1/4"
|
25.0
|
96
|
81
|
145
|
48.0
|
22.4
|
35.0
|
10-24UNC
|
|
1-1/2"
|
32.0
|
114
|
83
|
145
|
57.0
|
22.4
|
38.1
|
1/4-20UNC
|
|
2"
|
38.1
|
142
|
96
|
204
|
71.0
|
22.4
|
38.1
|
1/4-20UNC
|
