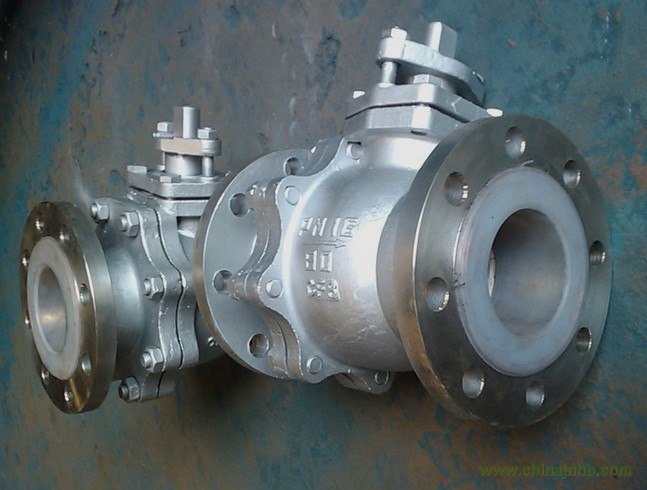

一、Q41F4法蘭襯氟球閥產品概述
Q41F4法蘭襯氟球閥屬手柄法蘭連接直通二片式浮動球閥，其采用PTFE(F4)襯里層，具有極高的化學穩定性，可以適用于除“熔融堿金屬和元素氟”以外的其它任何強腐蝕性介質，該產品采用全通徑、浮動球結構，可使其在整個壓力范圍內進行無泄漏關閉，更便于管路系統的維護，該閥啟閉件球件與閥桿鑄為一體，杜絕了由于壓力變化引 起閥桿沖出承壓件內的可能性，從根本上保證了工程中的使用安全性。
Q41F4法蘭襯氟球閥采用特殊的模壓工藝，使密封面致密度良好，加之人字環型PTFE填料組合，使閥門達到零泄漏，兩片式結構可適應 各種不同要求的管路系統和工況條件，Q41F4襯氟球閥使用溫度可達到-200~180℃，廣泛用于化工、石油、冶金、醫藥等工業部門，實現對生產過程中 酸、堿等強腐蝕介質的調節或切斷，在水處理過程控制中使用效果最明顯。
二、Q41F4法蘭襯氟球閥主要零部件材料表
|
序號
|
零件名稱
|
材料名稱
|
|
Q341F4-Z
|
Q341F4-C
|
Q341F4-P
|
Q341F4-R
|
Q341F4-PL
|
Q341F4-RL
|
|
1
|
閥體/閥蓋
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
球體/閥桿
|
WCB
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
3
|
襯里/閥座
|
FEP(F46)、PCTFE(F3)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烴)
|
|
4
|
填料壓蓋
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
5
|
填料
|
PTFE(F4)聚四氟乙烯
|
|
6
|
螺栓
|
35
|
35
|
1Crl7Ni2
|
1Crl7Ni2
|
1Cr18Ni2
|
1Cr18Ni2
|
|
7
|
緊固螺母
|
45
|
45
|
OCrl8Ni9
|
OCrl8Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
|
8
|
操作手柄
|
WCB
|
三、Q41F4法蘭襯氟球閥主要執行標準表
|
設計和制造標準
|
GB/T12237
|
|
結構長度標準
|
GB/12221
|
|
法蘭尺寸標準
|
GB/T9113.1-26
|
|
壓力試驗
|
GB/T13927
|
|
檢驗試驗
|
JB/T9092-99
|

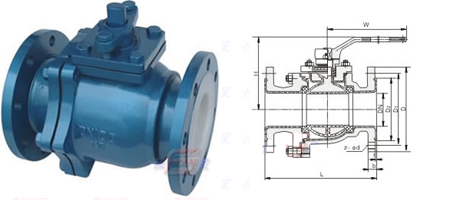

四、Q41F4法蘭襯氟球閥主要外形尺寸表
|
公稱通徑
DN(mm)
|
公稱壓力
PN(MPa)
|
尺寸
|
重量
|
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
H
|
(Kg)
|
|
15
|
l.0
|
140
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
80
|
2.5
|
|
20
|
140
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
90
|
3
|
|
25
|
150
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
100
|
4.5
|
|
32
|
165
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
110
|
5.7
|
|
40
|
180
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
120
|
7
|
|
50
|
200
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
135
|
9 5
|
|
65
|
220
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
145
|
15
|
|
80
|
250
|
195
|
160
|
135
|
3
|
22
|
4/8-φ18
|
185
|
19
|
|
100
|
280
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
195
|
33
|
|
125
|
320
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
210
|
58
|
|
150
|
360
|
280
|
240
|
21O
|
3
|
24
|
8-φ23
|
450
|
93
|
|
200
|
457
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
490
|
155
|
|
250
|
533
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
550
|
210
|
|
300
|
610
|
440
|
400
|
368
|
4
|
28
|
12-φ23
|
600
|
220
|
|
350
|
686
|
500
|
460
|
428
|
4
|
30
|
16-φ23
|
675
|
245
|
|
400
|
762
|
565
|
515
|
482
|
4
|
32
|
16-φ25
|
780
|
260
|
|
15
|
1.6
|
140
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
80
|
2 5
|
|
20
|
140
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
90
|
3
|
|
25
|
150
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
100
|
4.5
|
|
32
|
165
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
110
|
5.7
|
|
40
|
180
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
120
|
7
|
|
50
|
200
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
135
|
9.5
|
|
65
|
220
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
145
|
15
|
|
80
|
250
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
185
|
19
|
|
100
|
280
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
195
|
33
|
|
125
|
320
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
210
|
58
|
|
150
|
360
|
280
|
240
|
21O
|
3
|
28
|
8-φ23
|
450
|
93
|
|
200
|
457
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
490
|
155
|
|
250
|
533
|
405
|
355
|
320
|
3
|
32
|
12-φ25
|
550
|
210
|
|
300
|
610
|
460
|
410
|
375
|
4
|
34
|
12-φ25
|
600
|
220
|
|
350
|
686
|
520
|
470
|
435
|
4
|
38
|
16-φ25
|
675
|
245
|
|
400
|
762
|
580
|
525
|
485
|
4
|
40
|
16-φ30
|
780
|
260
|
|
15
|
2.5
|
140
|
95
|
65
|
45
|
2
|
16
|
4-φ14
|
80
|
2.5
|
|
20
|
140
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
90
|
3
|
|
25
|
150
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
1OO
|
4.5
|
|
32
|
165
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
110
|
5.7
|
|
40
|
180
|
145
|
11O
|
85
|
3
|
18
|
4-φ18
|
120
|
7
|
|
50
|
200
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
135
|
9.5
|
|
65
|
220
|
180
|
145
|
120
|
3
|
22
|
8-φ18
|
145
|
15
|
|
80
|
250
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
185
|
19
|
|
100
|
280
|
230
|
190
|
160
|
3
|
24
|
8-φ23
|
195
|
33
|
|
125
|
320
|
270
|
220
|
188
|
3
|
28
|
8-φ25
|
210
|
58
|
|
150
|
360
|
300
|
250
|
218
|
3
|
30
|
8-φ25
|
450
|
93
|
|
200
|
457
|
360
|
310
|
278
|
3
|
34
|
12-φ25
|
495
|
155
|
|
250
|
533
|
425
|
370
|
332
|
3
|
36
|
12-φ30
|
555
|
210
|
|
300
|
610
|
485
|
430
|
390
|
4
|
40
|
16-φ30
|
605
|
230
|
|
350
|
686
|
550
|
490
|
448
|
4
|
44
|
16-φ34
|
685
|
250
|
