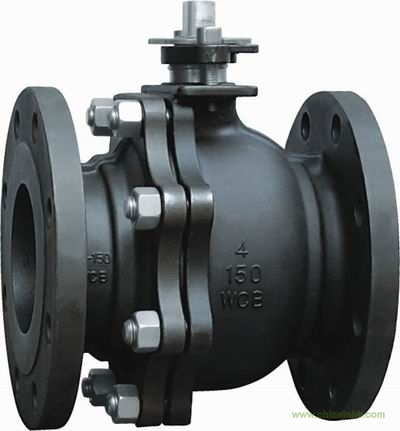

一、Q41H美標硬密封浮動球閥產品概述
Q41H美標硬密封浮動球閥閥座采用板簧加載的金屬密封結構，在高溫下啟閉輕松，球體及閥座采用特殊硬化處理，密封面不擦傷。該閥除球體表面和閥座表面的特殊硬化處理外，在其它密封材料方面采用柔性石墨、金屬纏繞式墊片等，故能用于高溫、高壓工況，并具耐火燒功能。
該球閥具有雙向密封功能，其工作性能穩定、耐磨損度強、耐溫耐腐能力高，美標金屬硬密封浮動球閥適用于各種含顆粒介質、溫度極高的工業管線上作為啟閉或流體通斷使用。
Q41H美標硬密封浮動球閥采用了彈性加載結構，在正常關閉情況下確保了球體密封面與閥座密封之間的接觸，在高溫工況下，能有效補償內件受熱膨脹，避免因高溫而導致的卡阻，適合于中小口徑高溫使用場合。
二、Q41H美標硬密封浮動球閥主要零部件材料表
|
序號
|
零件名稱
|
材質
|
|
Q41H/Y-C
|
|
1
|
閥體
|
A216-WCB
|
|
2
|
密封圈
|
柔性石墨/鉻鎳系不銹鋼/硬質合金
|
|
3
|
閥座
|
鉻鎳系不銹鋼/硬質合金
|
|
4
|
球體
|
A276-420
|
|
5
|
螺母
|
A194-2H
|
|
6
|
螺柱
|
A193-B7
|
|
7
|
座墊
|
柔性石墨/鉻鎳系不銹鋼/硬質合金
|
|
8
|
彈簧
|
AISI 9260
|
|
9
|
墊片
|
B12.10-304/F.G
|
|
10
|
填料
|
柔性石墨
|
|
11
|
填料壓蓋
|
A216-WCB
|
|
12
|
擋圈
|
AISI 1066
|
|
13
|
閥桿
|
A276-410
|
|
14
|
螺釘
|
A193-B7
|
三、Q41H美標硬密封浮動球閥主要性能規范表
|
壓力等級
|
磅級(Class)
|
|
150Lb
|
300Lb
|
400Lb
|
600Lb
|
|
試驗壓力
(MPa)
|
殼體試驗
|
3.03
|
7.5
|
10.2
|
15.0
|
|
密封試驗
|
2.2
|
5.5
|
7.48
|
11.0
|
|
適用工況
|
適用介質
|
紙漿、漿料、粉塵及含各種固體顆粒的介質
|
|
適用溫度
|
-196~≤550℃
|
|
適用規范
|
設計制造按
|
API60
|
|
法蘭尺寸按
|
ANSI B16.5
|
|
結構長度按
|
ANSI B16.0
|
|
檢驗試驗按
|
API598
|
四、Q41H美標硬密封浮動球閥主要外形尺寸表
|
公稱壓力
PN(MPa)
|
公稱通徑
NPS(in)
|
尺寸
|
|
L
|
D
|
T
|
G
|
C
|
n-φd
|
W
|
H
|
|
1.6-2.0
Class150
|
1/2"
|
108
|
89
|
12
|
35
|
60.5
|
4-15
|
115
|
72
|
|
3/4"
|
117
|
98
|
12
|
43
|
70
|
4-15
|
115
|
76
|
|
1"
|
127
|
108
|
12
|
51
|
79.5
|
4-15
|
150
|
92
|
|
11/2"
|
165
|
127
|
14.3
|
73
|
98.5
|
4-16
|
200
|
123
|
|
2"
|
178
|
152
|
15.9
|
92
|
120.5
|
4-19
|
200
|
132
|
|
21/2"
|
190
|
178
|
17.5
|
105
|
139.5
|
4-19
|
320
|
164
|
|
3"
|
203
|
190
|
19.1
|
127
|
152.4
|
4-19
|
320
|
173
|
|
4"
|
229
|
229
|
23.9
|
157
|
190.5
|
8-19
|
450
|
210
|
|
6"
|
394
|
279
|
26
|
216
|
241.5
|
8-22
|
8000
|
288
|
|
8"
|
457
|
343
|
29
|
270
|
298.5
|
8-22
|
1120
|
374
|
|
10"
|
533
|
406
|
31
|
324
|
362
|
12-25
|
1420
|
366
|
|
12"
|
610
|
483
|
32
|
381
|
432
|
12-25
|
1420
|
412
|
|
2.5-5.0
Class300
|
1/2"
|
140
|
95
|
15
|
35
|
66.5
|
4-15
|
115
|
72
|
|
3/4"
|
152
|
117
|
16
|
43
|
82.5
|
4-19
|
115
|
76
|
|
1"
|
165
|
124
|
18
|
51
|
89
|
4-19
|
150
|
92
|
|
11/2"
|
190
|
156
|
20.7
|
73
|
114.5
|
4-22
|
200
|
123
|
|
2"
|
216
|
165
|
22.3
|
92
|
127
|
8-19
|
200
|
132
|
|
21/2"
|
241
|
190
|
25.4
|
105
|
149
|
8-22
|
320
|
164
|
|
3"
|
283
|
210
|
28.5
|
127
|
168.5
|
8-22
|
320
|
173
|
|
4"
|
305
|
254
|
31.8
|
157
|
200
|
8-22
|
450
|
210
|
|
6"
|
403
|
318
|
36.6
|
216
|
270
|
12-22
|
1120
|
336
|
|
8"
|
502
|
381
|
42
|
270
|
330
|
12-25
|
1420
|
385
|
|
10"
|
568
|
444
|
48
|
324
|
387.5
|
16-29
|
1420
|
370
|
