1、前言

電纜型短路故障指示器是安裝在電力電纜配電線路上、箱變、環網柜、分支箱中，用于指示故障電流流通的裝置。一旦線路發生短路故障，巡線人員可借助指示器上的紅色報警顯示，迅速確定故障區段，分支及故障點。徹底改變過去盲目巡線，分段合閘試送電查找故障的落后做法，極大的提高工作效率，縮短停電時間，有效地提高供電可靠性和經濟效益。

2、設計原理

電纜型短路故障指示器是6-35KV線路用來檢測短路故障點的裝置。是利用線路出現短路故障時電流正突變及線路停電來檢測故障點。

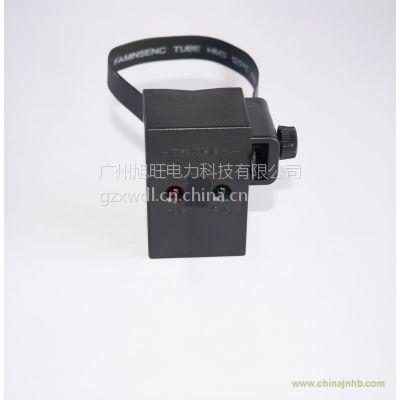

圖一 、電纜型短路故障指示器

當線路正常時，綠燈閃爍。

如圖二當線路出現短路故障時，短路故障指示器感應到故障電流，則指示器的紅燈閃爍。如下圖所示，根據2#線B相指示器2、5、8和3#線C相指示器3、6、9紅燈閃爍，而11、12指示器綠燈閃爍，即可迅速確定故障為D點。指示器復位時間12小時。

圖二、6-110KV短路故障指示器原理圖

3、動作判據

    (1)It≥350A           It為突變量電流起動值

   (2)△I≥0.5I0        △I為電流變化率  I0為短路前線路電流

   (3)I=0                 I為線路故障后電流

   (4)0.06S≤△T≥3S    △T為電流突變時間

4、應用范圍

EKL-2型應用于6－35KV的分接箱、環網柜、箱變等電纜系統中。

5、技術特點

1） 動作準確，抗干擾能力強：信號不受線路、勵磁涌流、高次諧波、電流波動，尤其是電纜分布電容旁路的影響。

2） 故障段查找簡單：指示器直接安裝在配電線路上，通過相鄰兩個指示器動作與否可以很方便的找到故障段。

3） 自動/手動復位：指示器按照出廠設定的復位時間在動作后由故障狀態自動返回正常位置；也可以按用戶需要進行手動復位。

4） 裝卸操作簡單：無需專用安裝工具可帶電裝卸指示器。

6、安裝方法

步驟一：原始狀態；

步驟二：將故障指示器上螺絲手動擰開，打開帶材卡具；

步驟三：將故障指示器的“V”槽咬合電纜，故障指示器上有指示

        燈的面板朝向容易觀測的的方向。

步驟四：拉緊帶材工具，直到故障指示器不能從電纜上滑落下來；

步驟五：緊固螺絲，安裝完畢；
