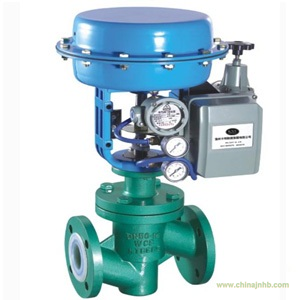

ZJHPF46氣動薄膜襯四氟單座調節閥是一種防腐蝕直通單座調節閥，與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波紋管密封。廣泛適用于酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。
特點
1、耐腐蝕。幾乎能耐所有的介質（包括濃硝酸和王水）的腐蝕。
2、密封性能好。采用波紋管和填料雙重密封，確保無滲漏。
3、泄漏量小。由于閥芯、閥座采用軟密封，確保無滲漏。
4、配用HA執行機構，輸出力大、結構緊湊。
產品符合GB/T4213-92。
閥體
型式:直通單座球型閥
公稱通徑:3/4"、20、25、32、40、50、65、80、100、150mm
公稱壓力:PN1.6MPa
法蘭標準:JB/T79?1～79?2-94等
材料:ZG230-450襯F46
工作溫度:-40～180℃
壓蓋型式:螺栓壓緊式
填料:V型聚四氟乙烯填料
閥內組件
閥芯型式:單座柱塞型閥芯
流量特性:線性特性和等百分比特性
閥座、閥芯材料:2Cr13襯F46
波紋管材料:聚四氟乙烯
執行機構
型式:ZHA（B）多彈簧薄膜執行機構
膜片材料:乙丙橡膠夾尼龍布、丁腈橡膠惡夾尼龍布
彈簧范圍:20～100、80～240kPa
供氣壓力:140～400kPa
氣源接口:Rc1/4”
環境溫度:-30～+70℃
閥作用型式:用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附件:定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
執行機構配置
|
型號
|
ZHA-22
ZHB-22
|
ZHA-23
ZHB-23
|
ZHB-34
ZHB-34
|
ZHA-45
ZHB-45
|
|
有效面積cm2
|
350
|
350
|
560
|
900
|
|
行程mm
|
16
|
25
|
40
|
60
|
|
彈簧范圍KPa
|
20～100(標準):40～200;
80～240;
20～60; 60～100
|
允許壓差
|
供氣壓力
|
彈簧范圍
|
允許壓差
|
|
公稱通徑
|
|
G3/4"
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
1.4
|
0.2～1.0
|
16
|
16
|
8
|
5
|
5
|
3
|
2.5
|
2
|
1.2
|
|
4.0
|
0.8～2.4
|
16
|
16
|
16
|
12
|
11
|
7
|
6.5
|
4.5
|
2.8
|
性能
泄漏量:小于閥額定容量的0.01%
回差:帶定位器：小于全行程的1%
基本誤差:帶定位器：小于全行程的±1%
注：采用標準的V型聚四氟乙烯填料
可調范圍
30：1
Kv值和行程
|
公稱通徑
|
G3/4"
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
閥座直徑
|
3
|
4
|
5
|
6
|
7
|
8
|
10
|
12
|
15
|
20
|
26
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
Kv值
|
0.08
|
0.12
|
0.20
|
0.32
|
0.50
|
0.80
|
1.2
|
2.0
|
3.2
|
5.0
|
8
|
12
|
20
|
32
|
50
|
70
|
100
|
240
|
|
額定行程
|
10
|
16
|
25
|
40
|
60
|
流量特性曲線
1、等百分比特性
2、線性特性
外形尺寸
|
公稱通徑
|
G3/4"
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
L
|
116
|
180
|
185
|
200
|
220
|
250
|
275
|
300
|
350
|
480
|
|
A
|
267
|
267
|
267
|
267
|
267
|
267
|
350
|
350
|
350
|
470
|
|
H
|
401
|
445
|
485
|
495
|
523
|
532
|
697
|
699
|
699
|
817
|
|
H1
|
50
|
65
|
70
|
80
|
71
|
88
|
102
|
140
|
170
|
190
|
