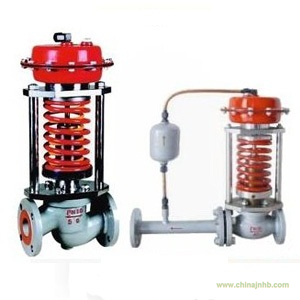

ZZYP型自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前(或閥后)壓力穩定。具有動作靈敏，密封性好，壓力設定點波動小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。
本系列產品有單座(ZZYP)、套筒(ZZYM)、雙座(ZZYN)三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節(K型)。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20~300；泄漏量等級有II級、Ⅳ級和VI級三檔；流量特性為快開；壓力分段調節從15~2500kPa。可按需要組合滿足用戶工況要求。
自力式壓力調節閥 特點
?自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
?壓力分段范圍細且互相交叉，調節精度高。
?壓力設定值在運行期間可連續設定。
?對閥后壓力調節，閥前壓力與閥后壓力之比為10:1~10:8。
?橡膠膜片式檢測，執行機構檢測精度高、動作靈敏。
?采用壓力平衡機構，使調節閥反應靈敏、控制精確。
自力式壓力調節閥 主要零件材料
閥體：ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti
閥芯：1Cr18Ni9Ti
0Cr18Ni12M02Ti
閥座：1Cr18Ni9Ti
0Cr18Ni12M02Ti
閥桿：1Cr18Ni9Ti
0Cr18Ni12M02Ti
膜蓋：A3
A3鋼涂四氟乙烯 不銹鋼
填料：聚四氟乙烯
柔性石墨
橡膠膜片：丁睛、乙丙、氟、耐油橡膠
自力式壓力調節閥 主要技術參數
|
公稱通徑 DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數 Kv
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
1750
|
|
額定行程 (mm)
|
8
|
10
|
14
|
20
|
25
|
40
|
50
|
60
|
70
|
|
公稱壓力 PN(MPa)
|
1.6 、 4.0 、 6.4
|
|
壓力調節范圍 (kPa)
|
15 ～ 50 40 ～ 80 60 ～ 100 80 ～ 140 120 ～ 180 160 ～
220 200 ～ 260
240
～ 300 280 ～ 350 330 ～ 400 380 ～ 450 430 ～ 500
480 ～ 560 540 ～ 620
600
～ 700 680 ～ 800 780 ～ 900 880 ～ 1000 950 ～
1500 1000 ～ 2500
|
|
流量特性
|
快開
|
|
調節精度 ( ％ )
|
± 5
|
|
使用溫度 ( ℃ )
|
≤ 350
|
|
允許
泄漏量
|
硬密封 (l/h)
|
單座：≤
10 -4 閥額定容量 (IV 級 ) ；雙座、套筒≤ 5X10 -3 閥額定容量 (II 級 )
|
|
軟密封 (ml/h)
|
0.15
|
0.30
|
0.45
|
0.60
|
0.90
|
1.7
|
4.0
|
6.75
|
11.10
|
16.0
|
|
減壓比
|
最大
|
10
|
|
最小
|
1.25
|
自力式壓力調節閥 主要外形尺寸
|
公稱通徑 0N
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
法蘭接管尺寸 B
|
383
|
512
|
603
|
862
|
1023
|
1380
|
1800
|
2000
|
2200
|
|
法蘭端面距 L
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
|
壓
力
調
節
范
圍
kPa
|
15 一 140
|
H
|
475
|
520
|
540
|
710
|
780
|
840
|
880
|
915
|
940
|
1000
|
|
A
|
280
|
308
|
|
280 — 500
|
H
|
455
|
500
|
520
|
690
|
760
|
800
|
870
|
880
|
900
|
950
|
|
A
|
230
|
|
120 — 300
|
H
|
450
|
490
|
510
|
680
|
750
|
790
|
860
|
870
|
890
|
940
|
|
A
|
176
|
194
|
280
|
|
480 — 1000
|
H
|
445
|
480
|
670
|
740
|
780
|
850
|
860
|
880
|
930
|
|
A
|
176
|
194
|
280
|
|
600 一 1500
|
H
|
445
|
570
|
600
|
820
|
890
|
950
|
1000
|
1100
|
1200
|
|
A
|
85
|
96
|
|
1000 — 2500
|
H
|
445
|
570
|
600
|
820
|
890
|
950
|
1000
|
1100
|
1200
|
|
A
|
85
|
96
|
|
重量 kg
|
26
|
37
|
42
|
72
|
90
|
114
|
130
|
144
|
180
|
200
|
250
|
|
導壓管接頭螺紋
|
M16X1.5
|
