布袋除塵檢漏儀的工作原理及工作過程

在流動粉體中，顆粒與顆粒，顆粒與管壁，顆粒與布袋之間因磨擦、碰撞產生靜電荷，形成靜電場，其靜電場的變化即反映粉塵含量的變化。檢漏儀就是通過測量靜電場的變化，來判斷布袋除塵系統的運行是否正常。當布袋破裂時，管道中氣固兩相流粉塵含量增加，同時靜電場強度增大。

本套裝置主要由①傳感器(信號采集部分)②變送器(信號處理部分)③信號傳輸三部分組成。其原理框圖見圖一，各點顯示功能及按鍵見面板布置圖二。

傳感器的作用是將粉體流動過程形成的靜電場通過靜電感應將靜電場的場強轉換成的電信號通過同軸電纜傳輸給變送器。

變送器由多通道板組成，其輸出是隨被測粉體含量變化的模擬電流和聲光顯示，新型表則輸出4-20mA電流信號，報警開關量或通過RS485接口輸出數據信號。

在正常運行時（即無破袋，粉體含量不超標），RZBJ-7型表顯示各路綠燈亮，紅燈滅，并輸出模擬電流值。各通道輸出的電流值，是由單片機組成的自動巡檢和手動選點來測量。裝置可按需要處于“自動巡檢”和“手動選點”二種方式下運行。“箱體選擇”鍵的功能既是“自動”“手動”方式的轉換開關，又是在手動方式時，作為箱體測量的切換開關。

布袋除塵檢漏儀的概述

隨著工業自動化水平的提高和環保的日益加強，對工業粉塵的監控日趨嚴格。我們研制開發的布袋除塵在線監測儀表，是一有效在線監測布袋除塵器的布袋是否破損及各箱體含塵量的在線監測儀器，可準確及時發現制止有害粉塵的排放和減少有用粉體的流失，達到保護主設備安全運行和減少產品經濟損失的目的。并可瞬時反應各布袋除塵箱體的運行狀況。

該儀器可廣泛用于冶金、電力、化工、制藥、食品加工加工等布袋除塵系統的檢漏。如用于大型火力發電機組的干除灰系統的檢漏，可防止因布袋除塵器的布袋破裂，導致對負壓風機的磨損，也可防止正壓除灰風粉分離后，因布袋破損造成超標粉塵排放空污染環境。特別是冶金煉鐵過程中，對毒性很大（CO含量接近30%）又是正壓運行的高爐煤氣布袋除塵器的檢漏，有特殊的實用價值。十年來從小爐到大爐（2500M3）,從一臺試裝到多臺安裝（有的廠家已安裝多臺）。經全國多個廠家的生產實踐考驗，反應靈敏、動作可靠，維護量小，實用性強，能滿足生產需要，可以替代人工檢漏，并能實時顯示濃度，為國內首創，技術處于國內領先水平，具有明顯的經濟效益、社會效益和環保效益，有很大的推廣使用價值。

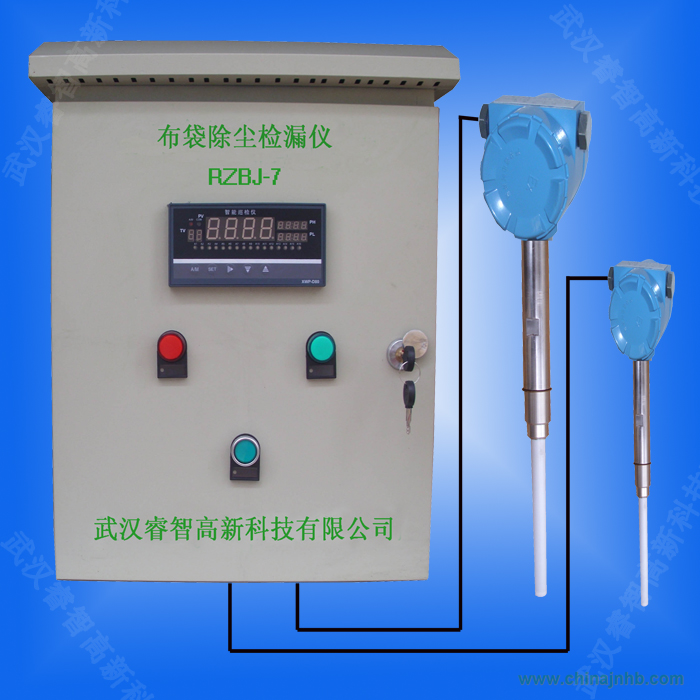

RZBJ-7型布袋除塵檢漏儀有兩大系列，一系列為一臺儀表可同時在線檢測8個、10個布袋除塵器箱體的運行工況，該系列儀表是有計算機巡檢、超標燈顯，聲音報警，并有4-20MA 模擬電流指示及開關量輸出。另一系列不但可在線監測除塵器箱體的運行工況，還配有總管濃度計，可隨時在線監測總管中粉塵濃度狀況，該系列儀器由液晶顯示屏顯示每一布袋除塵器箱體及總管的粉塵濃度值，并具有粉塵超標報警、傳感器故障報警；同時可輸出4—20mA電流、RS485接口、開關量輸出（無源）

RZBJ-7型系列儀表結構簡單，靈敏度高，信號準確及時，運行安全可靠，安裝方便，維護量小，適用范圍廣，實為各工業企業切為實用的粉塵在線監測裝置。

布袋除塵檢漏儀設備清單說明以及主要技術指標

1.布袋除塵檢漏儀傳感器：WKD-6-300型，插入深度:L=300mm ，帶傳感器安裝底座，安裝在各布袋凈粉塵出口

2.總管粉塵濃度監測傳感器：WKD-6-800型，插入深度:L=800mm，帶傳感器安裝底座，安裝在凈粉塵出口總管，

3.信號處理裝置(變送器機箱)：HDLBJ-11型，測點數量:11點（可選），10個布袋煤氣出口檢漏，輸出:4～20mA信號或開關量信號(破袋報警)，供電:AC220V，安裝在現場或控制室，信號進PLC系統

布袋除塵檢漏儀技術參數

測量范圍：測量范圍：0-1000mg/m3

被測管徑：0.1- 4.0m

被測粒徑：1-80μm

工作條件：傳感器測點允許溫度：<400℃

傳感器測點壓力范圍：2.0Mpa

儀器工作環境溫度：-20℃-80℃
