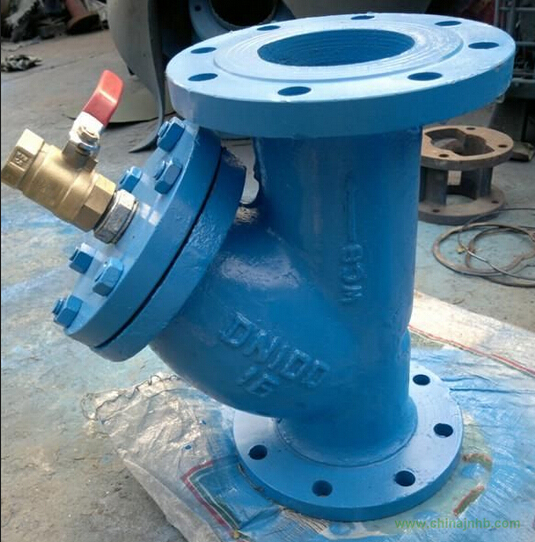

名稱：帶球閥排污口Y型過濾器
口徑：DN15-60
過濾器類型：管式
品牌：上海上嘉閥門制造有限公司
用途：油除雜質、油水分離、油質分離
樣式：Y型
原理：加壓過濾
性能：精密過濾、高效過濾
濾料類型：不銹鋼
主體材質：不銹鋼
適用范圍：化工、石油、制藥、食品、水處理、其他
適用對象：弱腐蝕性、腐蝕性、低溫物料
適用對象性質：弱腐蝕性、腐蝕性、低溫物料、高衛生要求物料、其他
產品類型：全新
技術參數：公積壓力：1.6MPa 、2.5MPa
使用溫度：≤320℃
產品介紹：
Y型過濾器,濾芯全部采用不銹鋼制作,工作壓力有:16、25、/cm2三種、殼體有鑄鐵、鑄鋼(代號C)及不銹鋼(代號P)三種,由于設計單位或用戶造用。系列水過濾器,在一般訓算額定流速下,壓力損失為0.052-0.12米水柱。
Y型過濾器屬于管道粗過濾，可用于液體、氣體或其他介質大顆粒物過濾，安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉。達到穩定工藝過程，保障安全生產的作用。當流體進入置有一定規格濾網的濾簡后，其雜志被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾簡取出，處理后重新裝入即可，因此，使用維護極為方便。
我公司擁有成熟的《Y型管道過濾器》產品制造加工成型技術，已在各種行業中得到廣泛應用包括化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業、城建等領域！
帶球閥排污口Y型過濾器
|
公稱通徑
|
DN15
|
DN20
|
DN25
|
DN32
|
DN40
|
DN50
|
DN65
|
DN80
|
DN100
|
DN125
|
備注
|
|
外形尺寸
|
L
|
125
|
150
|
160
|
180
|
195
|
215
|
250
|
285
|
300
|
350
|
括號中的數字為絲扣接口DN15至DN20的尺寸其他均為法蘭接口尺寸
|
|
H
|
102
|
119
|
125
|
145
|
164
|
186
|
238
|
273
|
306
|
310
|
|
SG-16型參考單位（元）
|
|
|
|
|
|
|
|
|
|
|
|
公稱通徑
|
DN150
|
DN200
|
DN250
|
DN300
|
DN350
|
DN400
|
DN450
|
DN500
|
DN600
|
|
|
外形尺寸
|
L
|
380
|
480
|
545
|
605
|
660
|
780
|
850
|
885
|
1150
|
|
|
H
|
400
|
470
|
480
|
640
|
642
|
830
|
900
|
1000
|
1200
|
|
|
SG-16型參考單位（元）
|
|
|
|
|
|
|
|
|
|
|
分類說明
|
序號
|
名稱
|
型號
|
公稱壓力Kgf/cm2
|
公稱通徑
|
連接方式
|
濾芯材料
|
殼體材料
|
用途
|
|
1
|
水過濾器
|
SG-16
|
16
|
Dg15-50
Dg15-450
|
絲扣法蘭
|
不銹鋼
1Cr18Ni9Ti
|
鑄鐵
|
本系列用于水及無腐蝕性液體分質，其中SG-16型最常用于采暖、供熱、制冷空調工程，QG系列用于蒸汽、壓縮空氣等無腐蝕性工業氣體介質，其中QG-16型為常用
|
|
2
|
汽過濾器
|
QG-16
|
|
3
|
水過濾器
|
SG-25C
|
25
|
Dg15-450
|
法蘭
|
鑄鐵
代號（C）
|
|
4
|
汽過濾器
|
QG-25C
|
|
5
|
水過濾器
|
SG-40C
|
40
|
Dg15-450
|
凹凸式法蘭
|
鑄鐵
代號（G）
|
|
6
|
汽過濾器
|
QG-40C
|
|
7
|
水過濾器
|
SG-16p
|
16
|
Dg15-50
Dg15-450
|
絲扣法蘭
|
不銹鋼
1Cr18Ni9Ti
|
不銹鋼
1Cr18Ni9Ti
代號（P）
|
本系列用于酸、堿等腐蝕性液體介質，QG系列用酸氣及其他腐蝕性氣體介質
|
|
8
|
汽過濾器
|
QG-16p
|
|
9
|
水過濾器
|
SG-25p
|
25
|
Dg15-450
|
法蘭
|
|
10
|
汽過濾器
|
QG-25p
|
|
11
|
水過濾器
|
SG-40p
|
40
|
Dg15-450
|
凹凸式法蘭
|
|
12
|
汽過濾器
|
QG-40p
|
Y型過濾器安裝維護
1. Y型過濾器可以水平安裝，也可以垂直安裝，進出口方向與閥體上的箭頭方向應保持一致。
2. 過濾器工作一段時間后，濾芯內沉淀了一定的雜志，這時壓力降增大，流速會下降，需及時清除過濾器芯內的雜志。
3. 清洗雜質時，特別注意過濾芯上的不銹鋼鋼絲網不能變形或損壞，否則，再裝上去的過濾器，過濾后介質的純度達不到設計要求，壓縮機，泵，儀表等設備會遭到破壞。
4. 如發現不銹鋼絲網變形或損壞，需馬上更換。
Y型過濾器訂貨須知
訂貨時請確定一下參數：1.口徑 2.材質 3.工作壓力 4.過濾精度 5.介質 6.法蘭標準
以便給您提供準確合格的產品
