膜片把電磁脈沖閥分成前、后二個氣室，當接通壓縮空氣時，壓縮空氣通過節流孔進入后氣室，此時后氣室壓力將膜片組件緊貼閥的輸出口，電磁脈沖閥處于“關閉”狀態。
脈沖噴吹控制儀的電信號使電磁脈沖閥銜鐵后移，閥后氣室放氣孔打開，后氣室迅速失壓，膜片組件后移，壓縮空氣通過閥輸出口噴吹，電磁脈沖閥處于“開啟”狀態。
脈沖噴吹控制儀電信號消失，電磁脈沖閥銜鐵復位，后氣室放氣孔關閉，后氣室壓力升高使膜片組件緊貼閥的輸出口，電磁脈沖閥又處于“關閉”狀態。
型號意義：
DMF（TMF）-----Y-----------XX-------------S
電磁脈沖閥 淹沒式 公稱通徑 雙膜片（無S為單膜片）
技術指標
|
工作壓力
|
0.2MPa-0.6MPa
|
|
工作介質
|
清潔壓縮空氣
|
|
環境溫度
|
一10℃ --- 70℃
|
|
電 壓
|
DC24V
|
AC220V
|
|
功 率
|
20VA
|
25W
|
|
空氣相對濕度
|
≤85%
|
|
防護等級
|
IP65
|
|
膜片壽命
|
噴吹100萬次
|

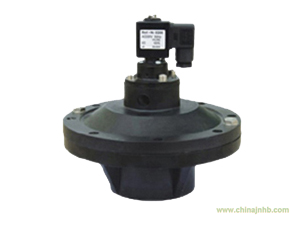

電磁脈沖閥為直角型脈沖閥,其進氣口與出氣口之間的夾角為90℃,亦稱隔膜閥,是脈沖袋式除塵器清灰噴吹系統的壓縮空氣“開關”,受脈沖噴吹控制儀輸出信號的控制,對濾袋逐次噴吹清灰,使除塵器的阻力保持在設定的范圍之內,以保證除塵器的處理能力和收塵效率
