原裝進口斯派莎克SD型蒸汽噴射器SD型---------斯派莎克新型蒸汽噴射器

一、簡介

斯派莎克SD型蒸汽噴射器。用于低壓蒸汽噴射至水箱。噴 射器確保蒸汽迅速冷凝并傳熱給水。水孔結構有自調節功 能適應蒸汽流量的變化。內置不銹鋼網孔確保安靜運行。

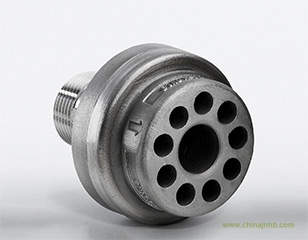

SD型產品結構圖如下：

二、主要特點 l

安裝簡單—無需專門固定。 l

緊湊，重量輕，堅固耐用。 l

不銹鋼材質。 l

消除水錘。 l

安靜運行。

三、可供型號

SD40S，50S和80S螺紋連接BSP(BS 21)或NPT。 SD80，100和150法蘭連接BS4504 PN16或BS1560 Class 150。

四、限制條件

最大飽和（不適用于一次蒸汽）蒸汽條件1.7 bar g 130℃ 建議最大閃蒸罐工作壓力0.4 bar g。

五、材質

奧氏體不銹鋼。

六、應用

鍋爐排污熱回收 SD型蒸汽噴射器可理想的用于利用閃蒸蒸汽加熱鍋爐給水 箱。和閃蒸罐相連，作為鍋爐排污熱回收系統的一部分。 閃蒸蒸汽回收簡單、投資小，免維護。而且，閃蒸蒸汽冷 凝成純水，減少補給水量和化學水處理量。一般選型壓差 0.4bar。SD噴射器不推薦用于冷凝水回收或一次蒸汽，否 則可能由于水錘而損壞。

七、安裝

安裝在水箱中垂直向下管道未端時，噴射器底部應處于水 箱1/3深度處。連接到噴射器的管道應與噴射器尺寸一樣。 連接管道最好不超過10米以減少壓降。 八、訂購說明

例：1-斯派莎克SD40S蒸汽噴射器，螺紋連接1?"BSP。
