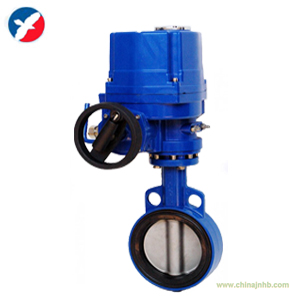

◇D971X防爆電動鋁合金蝶閥特點:
D971X防爆電動鋁合金蝶閥,無銷對夾式鋁合金蝶閥閥體采用鋁合金壓鑄，扭矩小,杜絕銹蝕，有很強的防結露功能。蝶板為304無銷蝶板，不但具有優異的防腐、耐磨、減磨性能，而且具有無毒、抗菌、防霉等特點。適用于暖通、中央空調上下水成套設備、工業水處理設備,有很強的防結露功能。廣乏應用于：水、氣、油、化工、冶煉、能源、造船、電力、石油、水處理、建筑等各行業。
■采用先進的無銷連接技術,結構堅固緊湊,蝶板具有(上下、左右)自動對中功能，扭矩的減小實現了驅動裝置的輕量化和小型化
■閥體與閥頸鋁合金一體化具有超強的防止結露作用。重量超輕,特殊材料與先進壓鑄工藝制成的鋁壓鑄蝶閥,有效地防止結露、結灰、電腐蝕。
■閥座法蘭密封面采用大寬邊:、大圓孤的密封，使閥門適應套合式和焊接式法蘭連接要求,適用任何標準法蘭連接要求，使安裝密封更簡單易行。
防結露蝶閥原理：
由于采用了高性能頂盤材料,能有效地防止閥體部分的溫差，隔離了管道內介質的傳遞,達到了執行器和連接法蘭表面無結露。高性能的材料有很多出色的優點:如低吸水性、抗腐蝕性、絕熱隔冷性能等,是普通材質蝶閥的4倍。
◇D971X防爆電動鋁合金蝶閥選項參數
電動執行器選配：JW\JWS\JWA系列
作用形式：普通開關型、調節型（4～20mA）
環境溫度： -30℃～+70℃
電源電壓： AC220V、AC380V（其他定制DC24等）50/60Hz
防護等級： IP67可選
功能選項（可選）
防爆型：防爆等級：dⅡBT4
信號反饋：有源信號、S無源信號
帶加熱器：可在潮濕環境中干燥執行器內元件（可選）
手動功能：電動執行器帶有手動開閥、關閥功能
調節型：輸入4～20mA信號,實現閥門調節功能
備注: 電動執行器參數請另參考所選配的電動執行器資料.
◇D971X防爆電動鋁合金蝶閥參數
|
電動執行器
|
開關式,無源觸點開關式,電位計式,智能調節式
|
|
公稱通經
|
25-300mm
|
|
公稱壓力
|
10-16Kg
|
|
適用溫度
|
-30～+120℃
|
|
連接方式
|
對夾
|
|
閥結構
|
中心
|
|
閥體材質
|
壓鑄鋁
|
|
閥板材質
|
304、316
|
|
密封材質
|
丁腈橡膠，PTFE
|
|
適用介質
|
氣體、水及油類等
|
|
氣動可選附件
|
限位開關、定位器、電磁閥、減壓閥
|
防爆電動蝶閥接線圖
標準開關型接線圖 AC220V 110V/50 60HZ
模擬量調節型接線圖AC220V 110V/50 60HZ
調節型帶過扭矩保護接線圖 AC220V 110V/50 60HZ
AC380V接線圖 需要外部交流接觸器控制
