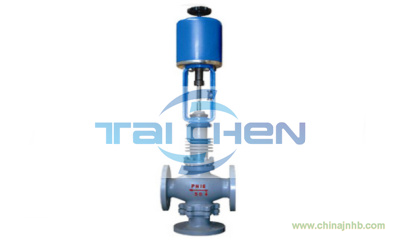

詳細內容：一、ZRSN電動雙座調節閥 概述
電動雙座調節閥,由 PS 系列和 3810 系列直行程電動執行機構和低流阻直通單座閥組成。 ( 也可配其它品牌直行程執行機構 ) 。電動執行機構為電子式一體化結構，內有伺服放大器 , 輸入控制信號 (4-20mADC 或 1-5VDC) 及電源即可控制閥門開度 , 達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比 DKZ 型有明顯提高。雙座閥不平衡力小、允許壓差大、流通能力大等特點，適用于泄漏要求不嚴、壓差較大的干凈介質場合。廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。
二、ZRSN電動雙座調節閥 主要零件材料及結構圖
|
1
|
閥體
|
WCB
|
CF8
|
CF 8M
|
CF 3M
|
|
|
2
|
閥座
|
304
|
304
|
316
|
316L
|
|
3
|
閥芯
|
304
|
304
|
316
|
316L
|
|
4
|
導向套
|
WCB
|
CF8
|
CF 8M
|
CF 3M
|
|
5
|
閥蓋
|
WCB
|
CF8
|
CF 8M
|
CF 3M
|
|
6
|
填料
|
PTFE/ 柔性石墨
|
|
7
|
彈簧
|
65Mn
|
304
|
316
|
316L
|
|
8
|
螺母
|
304
|
304
|
316
|
316L
|
|
9
|
閥桿
|
304
|
304
|
316
|
316L
|
三、ZRSN電動雙座調節閥 閥蓋形式
注：常溫型：常溫型工作溫度 -20-+ 200℃ ，泄露等級為 Ⅳ 級。
高溫型閥蓋增設散熱片，可用于介質溫度 -60-+ 450℃ 的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于 -196℃ 深冷場合。
四、ZRSN電動雙座調節閥 主要技術參數
|
公稱通徑 DN （ mm ）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數
(KV)
|
直線
|
7.6
|
12.1
|
19.4
|
30.3
|
48.3
|
75.9
|
121
|
194
|
302
|
484
|
759
|
1210
|
1936
|
|
等百
分比
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69.3
|
110
|
176
|
275
|
440
|
693
|
1100
|
1760
|
|
額定行程 L （ mm ）
|
16
|
25
|
40
|
60
|
100
|
|
公稱壓力 PN （ MPa ）
|
1.6 2.5 4.0 6.4
|
|
執行機構型號
|
PSL
|
201/202
|
204
|
208
|
312
|
320
|
|
3810L
|
3810LSA-08
|
3810LSA-20
|
3810LSB-30
|
3810LSB-50
|
3810LSC-65
|
|
固有流量特性
|
直線、等百分比
|
|
固有可調比
|
50 ： 1
|
|
工作溫度 t （ ℃ ）
|
普通型：鑄鋼:-40-250; 鑄不銹鋼:-60-250; 散熱型:鑄鋼 -40-450; 鑄不銹鋼:-60-450
|
|
輸入信號
|
0-10mADC 、 4-20mADC 、 220VAC （開關信號）
|
|
電源電壓
|
220VAC 50Hz
|
五、ZRSN電動雙座調節閥 電動執行機構
1 、電動執行機構主要性能指標參數
|
型號
|
額定輸出力 N
|
速度 mm/s
|
技術參數
|
|
PSL
|
381L
|
PSL
|
381L
|
PSL
|
381L
|
PSL
|
381L
|
|
201
|
381LSA-08
381LXA-08
|
1000
|
800
800
|
0.25
|
4.2
4.2
|
電源： AC220V 50Hz
輸入信號： DC4-20mA
DC1-5V
( 信號線用屏蔽線 )
輸出信號： DC4 ～ 20mA
防護等級： IP67
帶手輪
|
電源： AC220V 50Hz
輸入信號： DC4-20mA
DC1-5V
( 信號線用屏蔽線 )
輸出信號： DC4 ～ 20mA
防護等級：相當 IP55
隔爆標志： ExdⅡBT4
帶手柄
|
|
202
|
381LSA-20
381LXA-20
|
2000
|
2000
2000
|
0.50
|
2.1
2.1
|
|
204
|
381LSB-30
381LXB-30
|
4500
|
3000
3000
|
0.50
|
3.5
3.5
|
|
208
|
381LSB-50
381LXB-50
|
8000
|
5000
5000
|
1.00
|
1.7
1.7
|
|
312
|
381LSC-65
|
12000
|
6500
|
0.60
|
2.8
|
|
325
|
381LSC-99
|
25000
|
10000
|
1.0
|
2.0
|
2 、主要性能指標
|
項目
|
指標值
|
|
基本誤差％
|
配 3810L ±2.5 ； 帶定位器 ±1.0
|
|
回差％
|
配 381L ±2.0 ； 配 PSL±1.0
|
|
死區％
|
1.0
|
|
始終點偏差％
|
電開
|
始點
|
±2.5
|
|
終點
|
±2.5
|
|
電關
|
始點
|
±2.5
|
|
終點
|
±2.5
|
|
可調范圍
|
50 ： 1
|
|
額定行程偏差％
|
2.5
|
|
泄量量 L/H
|
符合 JB/T7387-94 IV 級 小于閥的額定容量 ×10-4
|
3 、允許壓差
|
公稱通徑 (mm)
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|
閥座直徑 (mm)
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
執行機構
|
允許壓差 △P （ MPa ）
|
|
配 PSL
|
PSL202
|
6.4
|
6.4
|
6.4
|
4.90
|
3.14
|
1.92
|
1.23
|
0.78
|
|
|
|
|
|
|
|
|
|
PSL204
|
|
|
|
|
|
4.31
|
2.76
|
1.76
|
1.04
|
0.69
|
0.44
|
|
|
|
|
|
|
PSL208
|
|
|
|
|
|
|
|
|
1.86
|
1.23
|
0.78
|
0.50
|
0.35
|
0.20
|
|
|
|
PSL320
|
|
|
|
|
|
|
|
|
|
|
|
1.26
|
0.87
|
0.49
|
0.32
|
0.22
|
|
配 381L
|
381LSA-20
|
6.4
|
6.4
|
6.4
|
4.90
|
3.14
|
1.92
|
1.23
|
0.78
|
|
|
|
|
|
|
|
|
|
381LSB-50
|
|
|
|
|
|
4.79
|
3.06
|
1.96
|
1.16
|
0.76
|
0.49
|
|
|
|
|
|
|
381LSC-65
|
|
|
|
|
|
|
|
|
1.51
|
0.99
|
0.64
|
0.41
|
0.28
|
|
|
|
|
381LSC-99
|
|
|
|
|
|
|
|
|
|
|
|
0.63
|
0.44
|
0.25
|
0.16
|
0.11
|
