密閉式蒸汽冷凝水回收裝置
一、回收系統組成及原理
  密閉式蒸汽冷凝水回收系統主要由鍋爐、間接用汽設備、疏水閥、助泵器、水錘消除器、回收管網、吸水罐、集水罐、排氣裝置、除污器、汽蝕消除器、高溫冷凝水回收裝置及電氣控制系統組成。其工作原理為飽和蒸汽從鍋爐送至蒸汽間接加熱設備，放出汽化潛熱形成飽和水，經疏水閥靠蒸汽壓力迅速排出，提升到架空管網中，集中匯總到集水罐中。通過吸水管吸入吸水罐中，吸水罐的壓力可根據設備用汽壓力、凝結水量、回水管網阻力等由壓力調節器標定。當吸水罐內的凝結水達到高水位時，高溫冷凝水回收裝置就自動啟動，將冷凝水輸入鍋爐。當吸水罐內的水位到達低水位時，回收裝置自動停止運行。如果在回收裝置泵水過程中，鍋爐水位達到警戒水位而不需要補水時，回收裝置將水自動送入軟化水箱。采用變頻器控制使電機得到科學的保護并達到節電的目的。

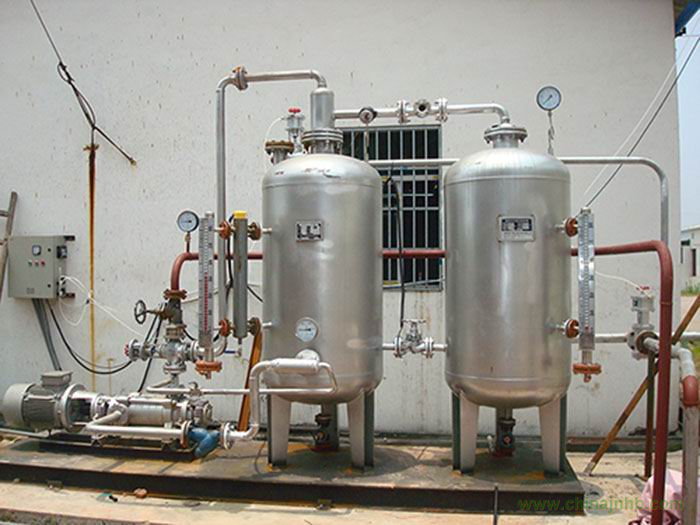

  高溫冷凝水回收裝置由高溫離心泵、自力式壓力調節閥、噴射壓力調節閥、排氣裝置和液—液、視鏡等組成。它是密閉式回收系統的關鍵設備。眾所周知，一般離心泵只能抽吸80℃以下的過冷水，如水溫超過80℃，離心泵就要發生腐蝕。要防止汽蝕發生，就要在泵入口增加正壓頭。為了解決這一問題，我們把液—液和離心泵結合起來，將離心泵輸出的凝結水的一部分引回作為的工作流，引射系統回水，使其在泵的入口處壓力增加，以達到防止氣蝕的目的。
