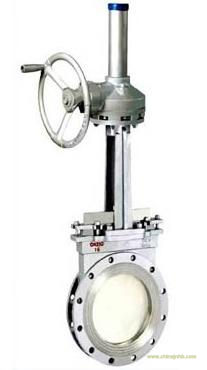

PZ573H傘齒輪刀型閘閥
一、簡介：
 上海啟標閥門PZ573H傘齒輪刀型閘閥吸取了國內外先進技術和結構優點，排除了刀型閘閥在使用中存在的不足，是一種具有輕型、結構簡單小巧、密封性能可靠、使用壽命長、具有切斷介質等優點。

二、工作原理：
傘齒輪刀型閘閥其密封原理是通過閘板在關閉到底時，閘板斜切面碰到閥體上的鍥塊使得閘板緊靠密封面起到密封效果，并且閘板底部的斜切面具有切斷介質的功能，使得閥門不易受介質的堵塞卡阻。其結構可以做成硬密封、軟密封，可以根據客戶對密封要求選型。與傘齒輪輔助配合，達到很輕便的啟閉效果，傘齒輪對夾式刀型閘閥主要用于現代工業領域上。接通或截斷管路中的水泥漿、礦砂、紙漿、纖維、粉塵、化學品處理污水、沉淀池、瀝青、料倉出口等介質。

三、產品特點：
1、采用全圓形的通道設計，刀板底端加工成刀刃，光潔度高，保證了良好的密封性。
2、在刀板上端安裝有聚四氟乙烯、刮泥器，可防止粉塵砂礫等擦傷性物質進入填料盒。
3、聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安裝在刀閘閥的進口端，可防止顆粒物料直接沖刷在密封上，從而可改善的工作條件，延長壽命。
4、根據需要，可在閥體四周設置多個沖洗口，直接用空氣、蒸汽或水進行沖洗，防止沉淀物逐漸堆積，對于輸入困難的流體特別適用。
5、傘齒輪對夾式刀型閘閥設計緊湊、占據空間小、重量輕、易于安裝、耐磨防堵措施完善，便于維修，使用壽命長。
6、廣泛滿足造紙、紙漿工業、工業污水和城市污水處理、化工廠、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工作條件苛放慢的環境條件下。

四、技術參數：
1、公稱壓力：1.0MPa、1.6MPa、2.5MPa
2、公稱通徑：DN50～1200mm
3、適用溫度：-29-425℃
4、連接方式：對夾
5、主體材料：灰鑄鐵、碳鋼、不銹鋼
6、適用介質：紙漿、污水、煤漿、灰、渣水混和物等。

五、安裝事項：
1、安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
2、各連接部位螺栓，要求均勻擰緊；
3、檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4、用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5、用戶在安裝閥門時，必須預留閥門驅動的必要空間；
6、驅動裝置的接線須按線路圖進行；
7、刀型閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。
