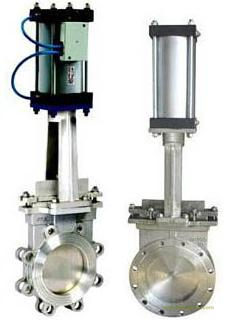

PZ673H氣動刀型閘閥
相關產品：氣動對夾刀型閘閥
一、簡介：
 上海啟標閥門PZ673H氣動刀型閘閥就是在手動刀閘閥基礎上加一個氣動執行器，從而實現閥門的開和關。其可分為上下兩部分，上半部分為氣動執行器，下半部分為閥門。氣動對夾刀型閘閥具有啟閉速度快、設計合理、結構緊湊、密封可靠。

二、工作原理：
氣動對夾刀型閘閥通過配用電磁閥、接近開關等附件可以完成開、關兩位置的動作控制和信號輸出，也可以完成連續動作的自動控制。廣泛用于化工、煤碳、制糖、污水、造紙等領域，是一種理想的密封閥門。特別適合于造紙行業在管道上作調節和節流使用。主要由左、右閥體、U型密封圈、閘板、鋼螺母、閥桿、支架、氣缸等件組成，閥門啟閉靠氣缸動作來完成。其結構特點主要有：采用對夾式結構，體積小，重量輕。完全敞開的通道，可以防止介質在閥內沉積。新研制的U型封圈，可以保證閥門的良好密封性。閘板的外密封，則是通過嵌在閥體內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。流阻小、安裝維修方便。

三、產品特點：
1、密封效果好U型密封墊具有良好的彈性。
2、全通徑設計通過能力強。
3、閘斷效果好、能有效解決含有塊狀、顆粒及纖維介質閘斷后的泄漏現象。
4、維護方便無須拆下閥門即可更換閥門的密封。

四、技術參數：
1、公稱壓力：1.0MPa、1.6MPa、2.5MPa
2、公稱通徑：DN50～1200mm
3、適用溫度：-29-425℃
4、連接方式：對夾
5、主體材料：灰鑄鐵、碳鋼、不銹鋼
6、適用介質：紙漿、污水、煤漿、灰、渣水混和物等。

五、氣動刀型閘閥可選附件：
1、單或雙控電磁閥（有24V、220V等電壓供選擇，必要時可選防爆電磁閥）。
2、接近開關
3、氣源處理三聯件（包括減壓閥、過濾器、油霧器）。
4、電/氣閥門定位器（調節型用）。

六、氣電控制功能說明：
1、采用雙電控三位五通電磁閥控制氣動刀型閘閥氣缸，采用三位開關，可控制閘閥在上限位、下限位及任意位置停留。
2、閘閥在上限位、下限位置停留時，上限位及下限位置的限位開關，發出一組常開或常閉的獨立信號觸點。可作為狀態指示用。
3、閘閥在上限位下限位置停留時，上限位及下限位置的限位開關，自動切斷電磁閥相應控制線圈的電源。這樣閘閥在上限位及下限位置長期停留時，電磁閥的電控線圈不通電，可避免電磁線圈發熱提高電磁閥使用壽命，大大地提高了可靠性。
4、閘閥在上限位及下限位置長期停留時；氣源被切斷不耗氣，但鎖定閥門氣缸的氣壓仍保持在氣缸中，能保證可靠停位。
5、在氣缸開關過程中，切斷控制電源，則氣缸進出氣也同時被切斷，鎖定閥門氣缸的氣壓仍保持在氣缸中，如氣缸活塞、電磁閥及接頭無泄漏，則閘閥可在任意位置長期停留。
七、訂貨須知
1、產品型號與名稱 2、公稱通徑 3、閥體材質 4、公稱壓力
5、控制要求 6、電磁閥電壓 7、其它特殊要求
