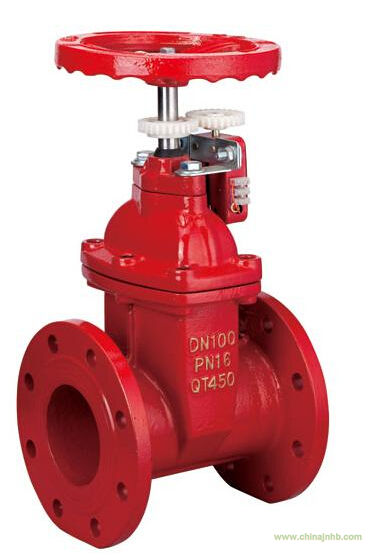

Z41X消防信號閘閥
一、簡介：
 上海啟標閥門Z41X消防信號閘閥常應用于自動噴水消防管路系統，來監控供水管路，可以遠地指示閥門開度。升桿式閘閥及附開度指示閘閥也經常應用于消防系統，如果閘閥安裝位置離地面較高時，一般使用升桿式閘閥，可以明顯指示閥門開度，若安裝位置較低。則需用附開度指示閘閥。消防專用信號閘閥

二、產品用途：
  Z41X明桿消防信號閘閥除具有彈性座封閘閥的優點之外，并可以較直觀顯示閥門開啟程度，以便能在較遠處判別閥門的開度，及時采取相應措施。啟閉迅速可靠，故常應用于消防系統。

三、結構特點：
1、整體包膠閥芯：
球墨鑄鐵骨架內外采用高性能橡膠和最新硫化技術進行整體包覆，貼合緊密牢靠，幾何尺寸精確，密封彈性佳，徹底將閥芯金屬與流體隔離，耐腐蝕。
2、 一體式銅螺母：
閥芯的銅螺母與球墨鐵骨架，采用特種工藝緊密連接為一體，確保的長期操作和水流沖擊下也不會松脫，避免造成閥門的控制失效。
3、 平底式閥座：
啟標公司彈性座封閘閥底部采用全流域直通式設計，等同于一直管道，不易堆積雜物，確保密封可靠，使流體暢通無阻。
4、自密封閥蓋：
閥蓋與閥體間采用自密封結構設計，在許用壓力范圍內，流體壓力越高，密封越緊密。
5、 特殊上密封：
閥桿與閥蓋間的上密封結構，采用三只o形密封圈設計，與傳統閘閥的填料密封結構相比，道道密封緊密，磨擦阻力大幅減少。在閥門處于任何開度、有壓力且具備閥桿安全鎖定功能，確保在操作和維護過程中閥桿不會被壓力沖出，避免造成人員傷害
6、 結構輕巧：
緊湊的結構，使最大工作高度較傳統閘閥降低60mm-300mm以上，節省工程空間；本體采用球墨鑄鐵材料，重量較傳統閘閥減輕約20％-30％，安裝維修便利。
7、 食品級衛生要求：
閥體內部以無毒環氧樹脂涂裝，閥芯內外表面以橡膠完全包覆，不會出現銹水或腐蝕現象，可直接用于生活飲用水系統、食品醫藥行業。

四、技術參數：
1、公稱壓力:1.0MPa、1.6MPa、2.5MPa
2、公稱通經:50～400mm
3、適用溫度:0～120℃
4、連接方式:法蘭
5、閥體材料: 鑄 鐵、球墨鑄鐵
6、閘    板: 球 墨 鑄 鐵+三元乙丙/丁腈橡膠
7、適用介質:水、油、氣等
8、法蘭標準：GB/T17241.6 GB9113
9、試驗標準：GB13927 AP1598
