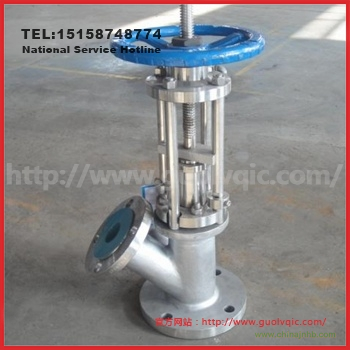

一、HGU45H柱塞式放料閥產品概述
HGU45H柱塞式放料閥主要用于反應器、各種容器以及管線設施的放料和無死區關斷操作，對于需要閥門全排量工作的系統，柱塞式放料閥比上展式放料閥和下展式放料閥更適用，由于柱塞在閥腔內移動的過程也是清潔閥腔的過程，因此，該閥可應用于漿體工藝介質。
HGU45H柱塞式放料閥設計多樣，可與各種容器的出口對接，其適用于化工、石油化工裝備所有帶有攪拌器的反應釜放料及取樣。本產品低溫應用配備聚氟乙烯、石墨徑向密封，高溫工況采取金屬密封。該放料閥有各種操作方式可供選擇，例如手動、氣動(彈簧復位式，雙作用式、帶手輪和不帶手輪)、電動、液動等。
二、HGU45H柱塞式放料閥主要零部件材料表
|
序號
|
零件名稱
|
材料名稱
|
|
1
|
閥 體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12MO2Ti
|
ZG00Cr17Ni14MO2
|
|
2
|
支 架
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12MO2Ti
|
ZG00Cr17Ni14MO2
|
|
3
|
閥 桿
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12MO2Ti
|
ZG00Cr17Ni14MO2
|
|
4
|
活塞筒
|
304
|
304
|
304L
|
316
|
316L
|
|
5
|
缸 套
|
304
|
304
|
304L
|
316
|
316L
|
|
6
|
填 料
|
PTFE聚四氟乙烯、柔性石墨
|
|
7
|
閥芯蓋
|
銅
|
銅
|
銅
|
銅
|
銅
|
|
8
|
填料壓蓋
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12MO2Ti
|
ZG00Cr17Ni14MO2
|
|
9
|
手 輪
|
可鍛鑄鐵、球墨鑄鐵、碳鋼
|
三、HGU45H柱塞式放料閥主要結構圖
尊敬的用戶！如果你需訂購我廠HGU45H柱塞式放料閥產品，咨詢時煩請提供型號數據，公稱通徑、公稱壓力、閥體材質、使用介質、介質溫度、法蘭標準等，本產品可按客戶特殊要求定制，咨詢時請詳細說明。咨詢手機：15158748774，更多相關產品介紹請瀏覽：http://www.guolvqic.com/放料閥。
