交流繼電器的技術參數：

品牌 歐科

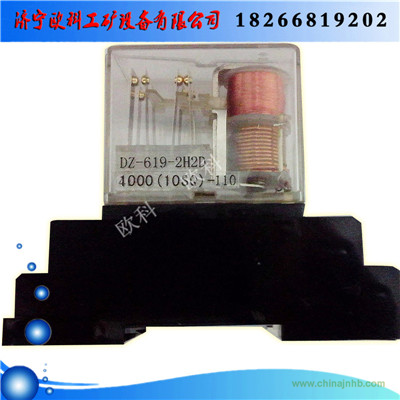

型號 DZ-619

產品系列 繼電器

觸點負載 中功率

觸點切換電流 4

觸點切換電壓 220

觸點形式 常開型

額定電流 220

額定電壓 AC24-380

防護特征 敞開式

線圈電源 0

小型繼電器的用途：

高壓繼電器主要用于電力系統繼電保護和安全自動及裝置等場合。

高壓繼電器的主要特點：

1、三相固態繼電器體積較小，繼電器觸點有印刷線路板式、螺栓焊接式、焊接式、插座式、板前接線插座式等5種安裝方式。

2、小型繼電器動作速度快，有6種時間等級。

3、中間繼電器接線圖可直接替換JZX-39F。

4、 安全繼電器觸點形式：4H、2H2D（特殊4D、3H1D）

5、繼電器插座觸點容量：循環容量DC220V感性負載Υ＝5ms接通、斷開50W或AC220VcosΦ＝0.4接通、斷開250VA；

接通容量 DC220V，接通5A不斷弧。

6、三相固態繼電器的線圈電壓等級：DC12V、24V、36V、48V、55V、72V、110V、220V。

7、線圈電流等級：DC0.25A、0.5A、1A、2A、4A。

8、介質耐壓：同觸點間AC1500V（快速AC1200V）其余部分（包括雙線圈間）AC2000V。

9、電壽命：10萬次。

10、可供繼電器控制板的類別：電壓啟動電流保持型、寬電流保持型、電流啟動電壓保持型、寬電流啟動型、電壓型、低功耗型、快速型、緩動型、電流型、三線圈型、高電壓型。

外形尺寸：48mm×23mm×40mm；
