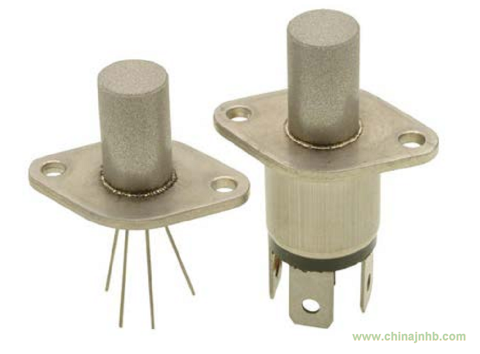

產品名稱：緊湊型氧傳感器
產品型號：NGA-120
產品概述
一種應用于燃燒系統氧含量測量的專用傳感器，采用固定電解質為敏感元件，內置原子級氧原子，根據內外濃度的不同會發生氧原子的擴散，從而形勢氧電勢，而氧電勢和氧濃度之間有固定的函數關系，從而通過該電勢來表征氧濃度。
主要特點
1、 不需要外接參比空氣
2、 需要合適的工作溫度
3、 芯片內置加熱和測溫模塊
4、 測氧單元只有4*4mm
5、 4線或6線制接口
6、 金屬過濾器外殼
7、 自然氣體擴散采集
8、 片式O型圈密封
技術參數
|
1
|
原理
|
內參比化學電池法
|
|
2
|
測量范圍
|
10%-99.999%
|
|
3
|
測量精度
|
2%FS
|
|
4
|
使用溫度
|
400-900度
|
|
5
|
典型使用溫度
|
400度
|
|
6
|
T90響應時間
|
10s
|
|
7
|
加熱方式
|
內置電阻加熱或外界取熱
|
|
8
|
測溫方式
|
Pt傳感器
|
|
9
|
鎧裝外殼
|
316L
|
|
10
|
輸出信號
|
0-5V，4-20mA，其他信號
|
|
11
|
加熱電壓
|
PMW
|
|
12
|
接線方式
|
4針直插式，6針直插式
|
|
13
|
進樣方式
|
自然擴散，無自吸泵
|
|
14
|
標定
|
空氣或標氣
|
|
15
|
分析儀配套
|
NGA-150系列，NGA-160系列
|
|
16
|
使用壽命
|
3年，無腐蝕性氣體環境下
|
|
17
|
溫度漂移
|
無
|
|
18
|
時間漂移
|
無
|
|
19
|
物理尺寸
|
見安裝圖
|
|
20
|
凈重
|
最小重量60g，隨安裝尺寸有所變化
|
|
21
|
OEM
|
可按需定制
|
