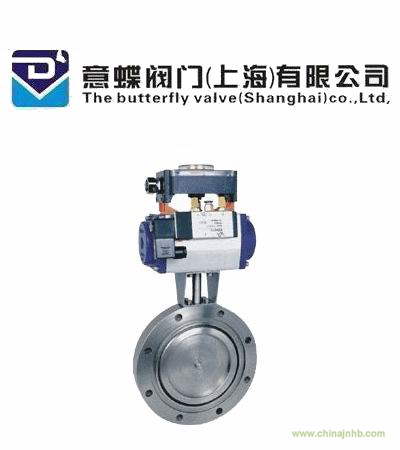

氣動真空蝶閥用途和使用范圍：
GIQ系列氣動真空蝶閥是在1.3×10-5～3×105Pa的真空系統中用來開啟或隔斷氣流的閥門。
GIQ系列氣動真空蝶閥主要性能：
● 漏率：≤1.3×10-9Pa.M3/S；
● 適用壓力范圍：1.3×10-5Pa～3×105Pa;
● 工作溫度：氟橡膠-25℃～+150℃；
● 安裝位置：任意；
● 氣源壓力：0.4－0.6Mpa；
● 閥板兩側壓力差與閥門開、關無關；
● 壽命：≥10000次。
氣動真空蝶閥原理：
以電磁換向閥控制氣動執行機構，使閥桿轉動90°達到開關目的。
氣動真空蝶閥特點:
● 閥門能承受正壓力；
● 閥桿不上下竄動；
● 氣缸采用1/4旋轉式氣缸，角度可調 1°～5°。
氣動真空蝶閥主要零件材料：
體、桿、板、不銹鋼、碳鋼鍍鎳；
密封件、氟橡膠、氟橡膠
閥門選型：
蝶閥的品種復雜，往往都是同一種閥門功能，型號也不一致，尺寸不一樣，叫法也不完全一致。
尺寸標準按用處分：如化工部標準、石油標準、電站標準、美標、日標、德標等。
操作方式控制：手動、電動、氣動、液動、手輪等。
流體按介質分：如水、油、蒸汽、空氣閥等。
材質按原料分：如鑄鐵、鑄鋼、鍛鋼、不銹鋼、陶瓷、UPVC等。
連接接方式分：如內螺紋、法蘭、對夾、焊接、卡套、卡箍等。
有的按溫度分：如低溫閥、常溫閥、高溫閥等。
壓力按公稱分：≤1.6MPa為低壓閥、壓力2.5、4.0、6.4MPa為中壓閥、≥10MPa為高壓閥、超越100MPa為超高壓閥。
球閥按功能品種分主要有：
流體的工況：壓力及溫度
流體的性質：腐蝕性等
選用閥門的目的：關閉、調節、減壓、泄壓、節流、控壓等
閥門包裝說明：
內包裝：每個產品都用塑料薄膜紙、氣泡袋等軟材料進行包裝；
中包裝：不同名稱、規格、型號都用規定紙箱包裝；
外包裝：為了保證運輸途中產品的安全，采用木箱。
訂貨流程：
用戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
A、結構長度
B、連接形式
C、公稱直徑、全通徑、縮徑、管道尺寸
D、運用介質及溫度、壓力范圍
E、試驗、檢驗標準及其他等要求。
產品承諾：
我廠所提供的各類閥門均按 GB、JB、SH、HG、CJ 等相關的國內標準以及 ANSI、JIS、BS、DIN 等國外行業標準設計制造和檢查驗收并可根據用戶特殊要求冶煉和制造。
注:由于每款產品標準、尺寸、作用、原理、材質、壓力、溫度、連接、驅動以及規格不同，具體詳情可來電咨詢！
