電機保護專用、性能穩定、過載能力強
產品說明：本產品采用組合式結構，安裝施工方便、占用空間小。本產品繞組設計合理、結構緊湊，額定短時熱電流大 ,產品初次級間加屏蔽層，可以良好隔離一次電流信號串?dāng)_，為設備的電磁兼容性提供保證。互感器二次信號輸出可以是電流信號、也可以是電壓信號。
產品特點：
精度高、一致性能好
信號處理靈活，根據設備需要可以輸出電流或者電壓
過載能力強
組合式結構，施工方便、占用空間小
產品用途：
交流電機、照明設備、空氣壓縮機以及采暖通風
空調裝置電流的監控、電能管理、建筑物的自動控制系統線路
設備的電流測量、監控和保護
產品參數：

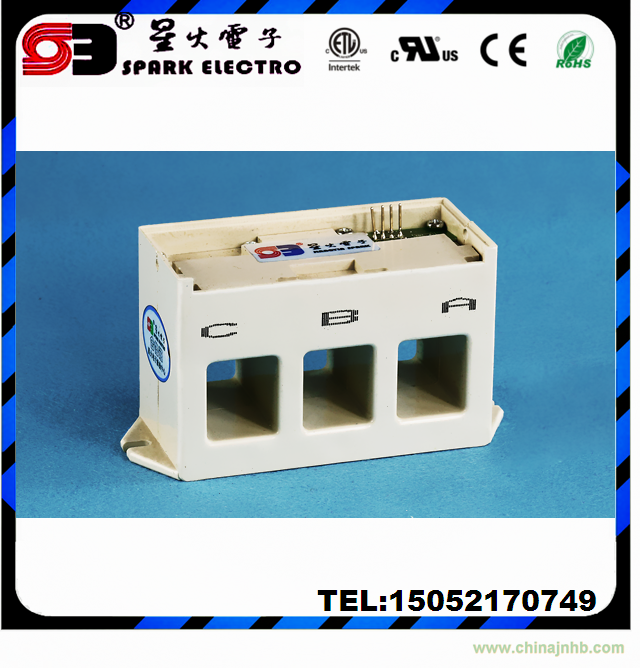

TCT-20×30三相互感器
|
技術指標：
額定電壓：0.66KV；
絕緣電壓：2KV；
額定頻率：50HZ或60HZ；
工作溫度：-20℃至+50℃。
三、尺寸圖（單位mm）：
|
二、產品特點：
1、鐵芯采用冷軋硅鋼制作，有較高的飽和電流及精度。
|
四、參數列表
|
產品規格
|
輸入電流
|
輸出電流
|
精度
|
|
TCT-20×30-5A/5mA
|
5A
|
5mA
|
0.5
|
|
TCT-20×30-25A/10mA
|
25A
|
10A
|
0.5
|
|
TCT-20×30-50A/25mA
|
50A
|
25mA
|
0.5
|
|
TCT-20×30-100A/25mA
|
100A
|
25mA
|
0.5
|
|
TCT-20×30-100A/50mA
|
100A
|
50mA
|
0.5
|
|
TCT-20×30-200A/50mA
|
200A
|
50mA
|
0.5
|
