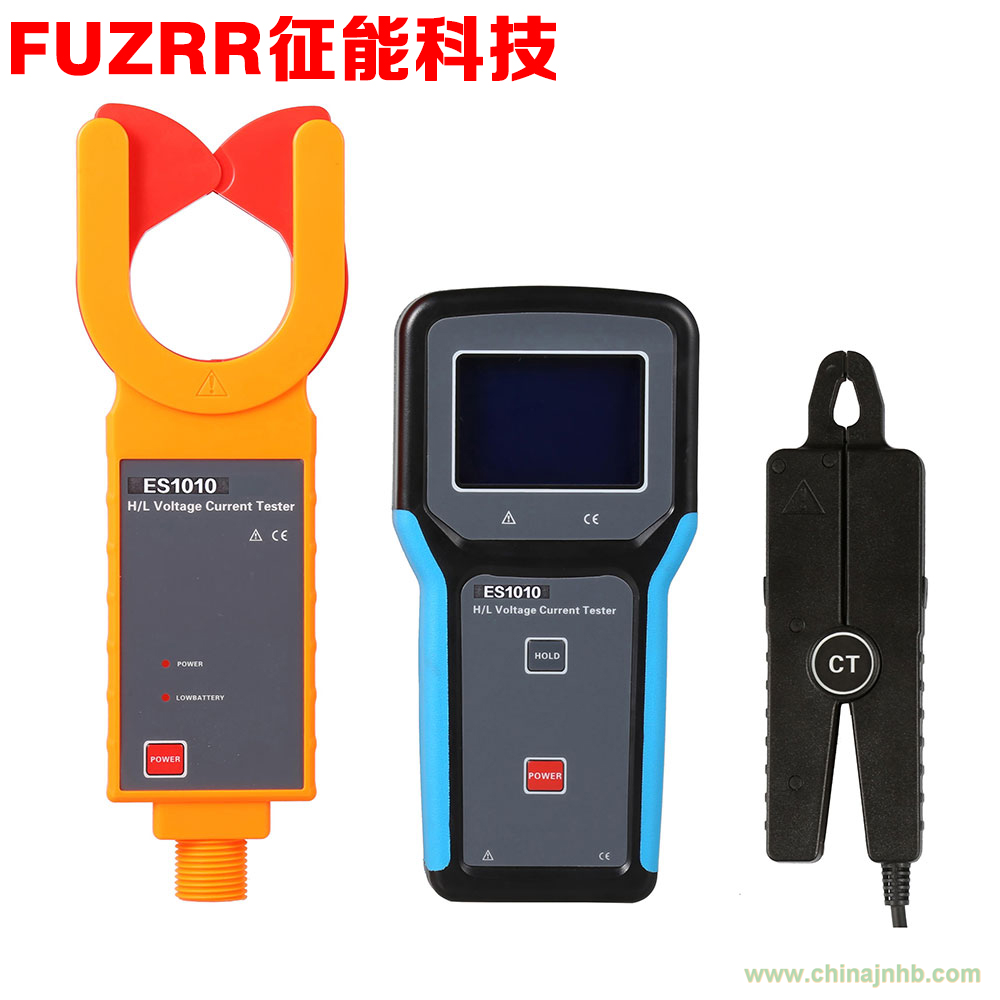

征能ES1010高低壓無線變比測試儀
一、征能ES1010高低壓無線變比測試儀特性
征能ES1010高低壓無線變比測試儀又叫高低壓CT無線變比測試儀，由高壓檢測儀、低壓電流鉗、主機、高壓絕緣桿、監控軟件、通訊線等組成。儀表內部采用快速數字電路處理技術，可在現場不拆線、不斷電的情況下，連接絕緣桿測量60kV以下高壓電流互感器、變壓器的初級、高壓一次電流、低壓二次電流、并可計算出變比值、相別、極性、及變比誤差。在不使用絕緣桿時，還可以當作高精度低壓鉗形電流表、漏電流表使用，它具有使用簡單﹑攜帶方便的特點.其無線傳送功能可以直線30米內接收被測數據，確保了常年無間斷測試的高精度、高可靠性、高穩定性。主機采用大屏幕LCD顯示，具有體積小，重量輕便于攜帶等特點，可保存數據500組。高壓電流測量范圍0.0mA～1200A,低壓電流測量范圍0.0mA～20A。高壓檢測儀電流信號采用無線傳輸技術，連接可伸縮絕緣桿，通過前推或退拔絕緣桿能方便鉗夾或撤離被測導線，省時快捷.能廣泛用于變電站﹑發電廠﹑工礦企業以及檢測站﹑電工維修部門進行電流檢測和野外電工作業等。絕緣桿具有輕便、防潮﹑耐高溫﹑抗沖擊﹑抗彎﹑高絕緣可伸縮等特點。
二、征能ES1010高低壓無線變比測試儀技術參數
|
測試儀
|
高壓檢測儀
|
主機（電流鉗）
|
|
量 程
|
0.0mA～1200A（50/60Hz自動）
|
0.0mA～20A
|
|
分辨率
|
0.1mA
|
0.1mA
|
|
鉗口尺寸
|
φ50mm
|
φ7.5mm
|
|
測試精度
|
±2%±5dgt
|
±0.5%±5dgt
|
|
采樣速率
|
2次/秒
|
|
功 能
|
高低壓電流互感器一二次回路的電流、變比、極性、相別、在線測試；變壓器兩側電流大小、變比在線測試；負荷電流測試
|
|
傳輸類型
|
無線傳輸,直線傳輸距離30m
|
|
換 擋
|
全自動換擋
|
|
電 源
|
DC6V 7號堿性電池（1.5V AAA×4）
|
DC7.5V 5號堿性電池（1.5V LR6×5）
|
|
測試方式
|
鉗形CT
|
|
外形尺寸
|
寬厚高87*37*262mm
|
主機：寬厚高100*35*204mm
|
|
電流鉗：寬厚高42*20*137mm
|
|
顯示模式
|
LCD：128dots×64dots 藍屏背光功能，適合昏暗場所
|
|
LCD尺寸
|
62mm×44mm
|
|
變比
|
3種變比顯示:(一二次回路實測電流變比；以二次回路5A的折算變比；以變壓器10kV/380V的10kV-YY的折算變比)，變比最大1：1千萬
|
|
線路電壓
|
60kV以下具有絕緣外皮的線路測試或35kV以下裸導線電流測試(必須帶絕緣桿操作)
|
|
引線長度
|
電流鉗引線2米
|
|
質 量
|
儀表總質量：3.1Kg（含絕緣桿和儀表包）
|
|
高壓檢測儀：370g（含電池）
|
|
主機：409g（含電池）
|
|
電流鉗：180g
|
|
數據接口
|
USB傳輸
|
|
溢出顯示
|
超量程溢出功能：“OL A”符號顯示
|
|
數據存儲
|
500組,按HOLD鍵保持數據，MR符號顯示，再按HOLD鍵取消保持
|
|
數據查閱
|
長按HOLD鍵可以進入數據查閱模式
|
|
數據存滿
|
數據存滿功能：“FULL”符號顯示
|
|
無信號指示
|
當主機沒有收到發射信號時提示“NO SIGNAL-----”
|
|
自動關機
|
開機約15分鐘后，儀表將自動關機
|
|
電池電壓
|
當電池電壓降到5.2V時，低電指示燈亮,提醒更換電池
|
當電池電壓降到5.2V時，電池電壓低符號顯示，提醒更換電池
|
|
絕緣桿
|
四節可伸縮絕緣桿（5米）
|
|
絕緣強度
|
AC 60kV/rms
|
|
線路測試
|
線路電壓60kV以下有絕緣外皮導線測試，35kV以下裸導線測試（帶絕緣桿操作）
|
|
工作溫度
|
-10℃～40℃
|
|
存放溫度
|
-10℃～60℃
|
|
相對濕度
|
0℃～31℃≦75%，31℃～40℃≦50%
|
|
適合安規
|
IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V) IEC61326(EMC標準)
|
三．征能ES1010高低壓無線變比測試儀裝箱單
|
高壓檢測儀
|
1臺
|
|
主機
|
1臺
|
|
電流鉗
|
1臺
|
|
可伸縮絕緣桿
|
1套
|
|
儀表包
|
1個
|
|
電池
|
高壓檢測儀：7號1.5V堿性干電池4節
低壓主機：5號1.5V堿性干電池5節
|
|
數據線
|
1條
|
|
說明書、保用證
|
1套
|
