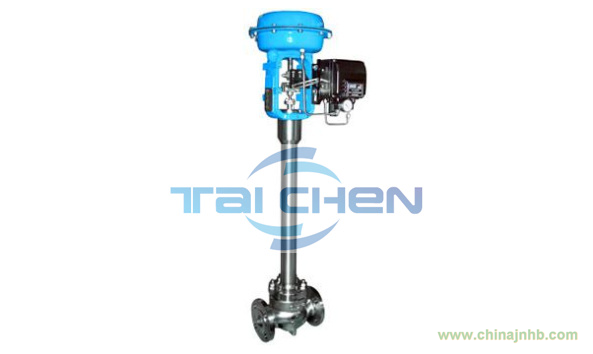

ZXS氣動薄膜低溫角形調節閥
詳細內容
|
型號
|
ZXS
|
口徑
|
DN20～100
|
|
壓力
|
PN0.6MPa
|
材質
|
LF4、1Cr18Ni9
|
■ 概述
ZXS氣動薄膜低溫角型調節閥是一種在低溫、深冷場合使用的調節閥。采用長頸閥蓋保溫，配用多彈簧執行機構，具有總體結構緊湊、重量輕、穩定性好等優點。閥體采用精密鑄造角形結構，材料為鋁合金，具有良好的耐低溫性。波紋管密封保證了調節閥在低溫場合不外漏。因而廣泛應用于冶金、空分、制氧、石油、化工等低溫、深冷場合。特別適用于精確控制低溫氣體、流體（如液氧、液氬等）的工藝參數保持在給定值。
本系列產品有連接板安裝型、浮動套安裝型兩種，公稱壓力等級為PN0.6MPa，閥體口徑范圍 DN20～100，適合流體溫度-60℃～-200℃范圍內多種檔次。泄漏量等級有Ⅳ級和Ⅵ級二種。流量特性為線性或等百分比。多種多樣的品種供選擇。
■ 特點
·底進側出，流路簡單，阻力小，閥體容量大
·雙導向，閥工作穩定性好
·可調范圍大，固有可調比50
·波紋管密封對移動的閥桿形成完全的密封，堵絕流體外漏
·采用浮動套連接，安裝方便
■ 主要零件材料
|
閥體：
|
LF4
|
閥桿：
|
1Cr18Ni9
|
|
閥蓋：
|
1Cr18Ni9
|
波紋管：
|
1Cr18Ni9
|
|
閥芯、閥座：
|
1Cr18Ni9
|
墊片：
|
紫銅、1Cr18Ni9
|
■ 規格與技術參數
|
公稱通徑DN（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
閥座直徑dn（mm）
|
10
|
12
|
15
|
20
|
|
額定流量
系數Kv
|
直線
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
|
等百分比
|
1.6
|
2.5
|
4.0
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
|
額定行程（mm）
|
16
|
25
|
40
|
|
膜片有效面積 Ae（cm2）
|
280
|
400
|
600
|
|
固有流量特性
|
直線、等百分比
|
|
公稱壓力PN（MPa）
|
0.6
|
|
固有可調比（R）
|
50
|
|
工作溫度（℃）
|
D0：-60～-100，D1：-100～-200，D2：-200～-250
|
|
信號范圍Pr（KPa）
|
20～100，40～200，20～60，60～100，80～240
|
|
允許壓差
（MPa）
|
不帶定位器
|
0.6
|
0.47
|
0.30
|
0.27
|
0.18
|
0.11
|
|
帶定位器
|
0.6
|
0.41
|
0.26
|
|
允許泄漏量
|
Ⅳ級 Ⅵ級
|
|
氣源壓力Ps（MPa）
|
0.14～0.40
|
﹡本產品性能指標貫徹 GB/T4213-92標準
■ 安裝尺寸選取標準
|
溫度范圍（℃）
保溫長度（安裝尺寸）H1（mm）
公稱通徑 DN（mm）
|
D0
|
D1
|
D2
|
|
-60～-100
|
-100～-200
|
-200～-250
|
|
20～50
|
500
|
700
|
900
|
|
65～100
|
600
|
800
|
1000
|
