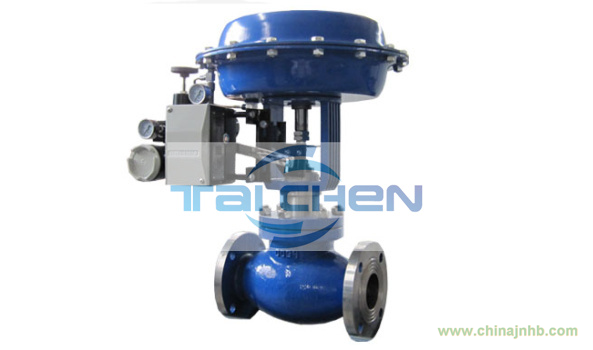

ZXP型氣動薄膜調節閥(單座)
詳細內容
|
型號
|
ZXP
|
口徑
|
DN20～200
|
|
壓力
|
PN10、16、40、64
|
材質
|
HT200，ZG230-450，ZG1Cr18Ni9Ti
|
■ 概述
ZXP型氣動薄膜調節閥(單座)[ZXP型新系列氣動薄膜直通單座調節閥]采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小閥前后壓差不大的工作場合。
本系列產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN20～200。適用流體溫度由-200℃～+560℃范圍內多種檔次。泄漏量標準有Ⅳ級或Ⅵ級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
■ ZXP氣動薄膜調節閥(單座)特點
· 頂導向單座調節閥，結構緊湊，部件少、易維修。
· 金屬閥芯適合多種工作場合，達Ⅳ級泄漏標準，ZXPQ型軟密封結構閥芯Ⅵ級泄漏標準。
· 閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。
· 可調范圍大，固有可調比為50。
· 執行機構采用多彈簧結構，高度減少30％、重量減輕30％。
· ZXPV型波紋管密封型調節閥，對移動的閥桿形成完全的密封，堵絕流體外漏。
· ZXPJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。
■ ZXP氣動薄膜調節閥(單座)主要零件材料
閥體、閥蓋：HT200，ZG230-450，ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
波紋管：1Cr18Ni9Ti
墊片：橡膠石棉板、10、1Cr18Ni9Ti、石棉纏繞墊片
膜蓋：A3
波紋膜片：丁腈橡膠夾增強滌綸織物
彈簧：60Si2Mn
推桿、閥桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13
■ ZXP氣動薄膜調節閥(單座)規格與技術參數
公稱通徑DN(mm)
（閥芯直徑dN）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
(10)
|
(12)
|
(15)
|
(20)
|
額定流量
系數Kv
|
直線
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
等百分比
|
1.6
|
2.5
|
4.0
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
額定行程L(mm)
|
16
|
25
|
40
|
60
|
|
膜片有效面積Ae(cm2)
|
280
|
400
|
600
|
1000
|
|
信號范圍Pr(kPa)
|
20～100、40～200
|
|
氣源壓力Ps(MPa)
|
0.14～0.4
|
|
固有流量特性
|
直線、等百分比
|
|
固有可調比
|
50
|
|
允許泄漏量
|
硬閥座：Ⅳ(10-4閥額定容量) 軟閥座：Ⅵ級
|
|
公稱壓力PN(MPa)
|
1.0、1.6、4.0、6.4
|
工作溫度t
(℃)
|
常溫型
|
-20～200、-40～250、-60～250
|
|
散熱型
|
-40～450、-60～450
|
|
高溫型
|
450～560
|
|
低溫型
|
-60～-100、-100～-200、-200～-250
|
