【產品型號：Q947F】
江蘇博雷閥門DN350電動固定式球閥采用一體化結構，有輸入控制信號（4～20mA DC或1～5V DC）及單相電源即可控制運轉，具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品、環保、輕工、石油、造紙、化工教學和科研設備、電力等行業的工業自動控制系統中。
【產品介紹】：
江蘇博雷閥門DN350電動固定式球閥采用上下閥桿固定閥芯(軸支式)和可動密封座設計。工作更穩定。具有自動補償功能、雙向密封閥座之間無間隙回轉時具有很大的剪切力及自潔功能。尤其適用于帝制纖維和有微小固體顆粒的懸濁液及粘性介質的通斷。本產品可廣泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控制系統中。
【工作原理】：
DN350電動固定式球閥是以電源電壓作動力，接受(4-20mA、0-10mA或1-5VDC)電流信號或電壓信號，即可控制運轉，以角行程輸出的扭矩轉動球體0~90°，就能完成啟閉動作或調節動作。全電子式電動執行機構，采有機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單，通過輸入電流信號或電壓信號，改變球芯的旋轉角度(0-90°任意角度)，實現比例調節動作。
【產品特點】：
1、采用全通徑設計，流通阻力小。
2、采用固定球設計，并增加了預緊力彈簧，使得球閥具有自動泄壓功能。
3、采用雙向金屬可動密封結構，具有自動補償及自潔功能，密封性能優越。
4、閥門采用高平臺結構，ISO5211連接標準，能使安裝電/氣動執行器更為專業化。
5、每個球閥都有兩個可動密封座，兩個方向都能密封，因而安裝時不須考慮介質的流向。
6、自動泄壓結構，中腔介質能依靠本身的推力推動閥座而自動泄壓，從而確保閥門安全。
7、耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構。
8、具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免靜電打火點燃易燃介質。確保系統安全。
9、采用固定球設計，相對運動部位均采用磨擦系數極小自潤滑材料，因而操作扭矩小，此外密封潤滑脂的長期密封，使得操作更加靈活。
【主要技術參數】：
☆閥體
|
閥體形
|
兩段式鑄造閥體
|
|
公稱通徑
|
DN50～1000mm
|
|
公稱壓力
|
PN1.6、2.5、4.0、6.4、10.0 MPa；ANSI 150 300 600 900 LB；JIS 10 20 30 40 K
|
|
連接形式
|
法蘭式
|
|
法蘭標準
|
JIS、ANSI、GB、JB、HG等
|
|
閥蓋形式
|
一體式
|
|
壓蓋型式
|
螺栓壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
|
☆閥內件
☆執行機構
|
執行器型號
|
DSR、3810R、DZW、HQ、PSQ電動執行機構
|
|
主要技術參數
|
電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
|
|
防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4、手操功能：手柄
|
|
環境溫度：-25～+70℃、環境濕度：≤95%
|
※注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。
☆主要零件材料
|
1
|
底座
|
WCB、CF8、CF8M、CF3M
|
|
2
|
左閥體
|
WCB、CF8、CF8M、CF3M
|
|
3
|
下閥軸
|
2Cr13、304、316、316L
|
|
4
|
右閥體
|
WCB、CF8、CF8M、CF3M
|
|
5
|
球體
|
2Cr13、304、316、316L
|
|
6
|
密封圈
|
PTFE、PPL、304、316、316L
|
|
7
|
彈簧
|
65Mn、不銹鋼
|
|
8
|
銷
|
25、35、45
|
|
9
|
上閥軸
|
2Cr13、304、316、316L
|
|
10
|
支架
|
WCB、CF8、CF8M、CF3M
|
|
11
|
填料壓板
|
WCB、CF8、CF8M、CF3M
|
|
12
|
執行器
|
根據執行器廠家提供配置
|
☆主要性能指標
|
公稱通徑 DN(mm)
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
|
允許壓差(MPa)
|
≤ 公稱壓力
|
|
動作范圍
|
0～90°、0～360°
|
|
泄露量Q
|
按GB/T4213-92，小于額定KV0.01%
|
|
基本誤差
|
±1%
|
|
回差
|
±1%
|
|
死區
|
≤1%
|
☆主要性能參數
|
試驗壓力(Mpa)
|
公稱壓力(Mpa)
|
壓力級
|
JIS(Mpa)
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
|
強度試驗
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
3.1
|
7.8
|
15.3
|
2.4
|
3.8
|
|
密封試驗
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
2.2
|
5.6
|
11.2
|
1.5
|
2.8
|
|
氣密試驗
|
0.5～0.7
|
【主要外形及連接尺寸】：
|
公稱通徑 DN(mm)
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
600
|
700
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
280
|
320
|
360
|
400
|
630
|
750
|
|
H
|
-
|
-
|
-
|
-
|
-
|
-
|
335
|
385
|
430
|
470
|
590
|
700
|
780
|
950
|
|
H1
|
配DSR
|
根據所配執行機構而定，配置執行器不同，連接尺寸也不同
|
|
配PSQ
|
|
A
|
|
D
|
165
|
185
|
200
|
220
|
250
|
285
|
340
|
405
|
460
|
520
|
580
|
705
|
840
|
910
|
|
D1
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
355
|
410
|
470
|
525
|
650
|
770
|
840
|
|
D2
|
99
|
118
|
132
|
156
|
184
|
211
|
266
|
319
|
370
|
435
|
485
|
608
|
718
|
788
|
|
n-φd
|
4-18
|
4-18
|
8-18
|
8-18
|
8-18
|
8-22
|
12-22
|
12-26
|
12-26
|
12-26
|
12-30
|
12-34
|
12-41
|
12-41
|
※注：以上參數為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據

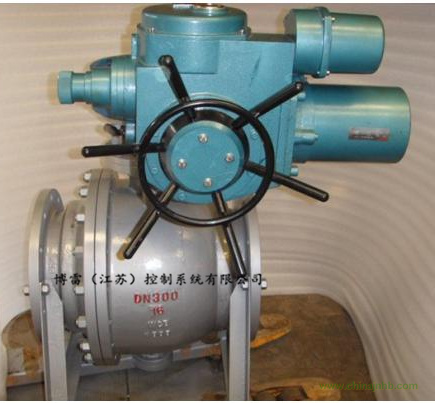

DN350電動固定式球閥 實拍圖
